KeyStone 多核架构为集成 RISC 和 DSP 内核与专用协处理器和 I/O 提供了一种高性能架构。KeyStone 是其同类解决方案中的首款，能够提供充裕的内部带宽，实现对所有处理内核、外设、 协处理器以及 I/O 顺畅的访问。这是通过四大硬件元素实现的：多核导航器、TeraNet、多核共享内存控制器以及 HyperLink。
多核导航器是一款基于包的创新管理器，可管理 8192 个队列。在把各种任务分配给这些队列时，多核导航器可提供硬件加速分发功能，将任务导向可用的适当硬件。这种基于数据包的片上系统 (SoC) 可使用 拥有2Tbps 带宽的 TeraNet 来传输数据包。多核共享内存控制器允许处理内核直接访问共享内存，避免占用 TeraNet 的带宽，这样数据包传输就不会受到内存访问的限制。
HyperLink 提供 40 Gbaud 芯片级互连，该互连让 SoC 能够协同工作。HyperLink 支持低协议开销与高吞吐量，是芯片间互连的理想接口。通过与多核导航器协同工作，HyperLink 可将任务透明地分发给串联器 件，而任务的执行就如同在本地资源上运行一样。

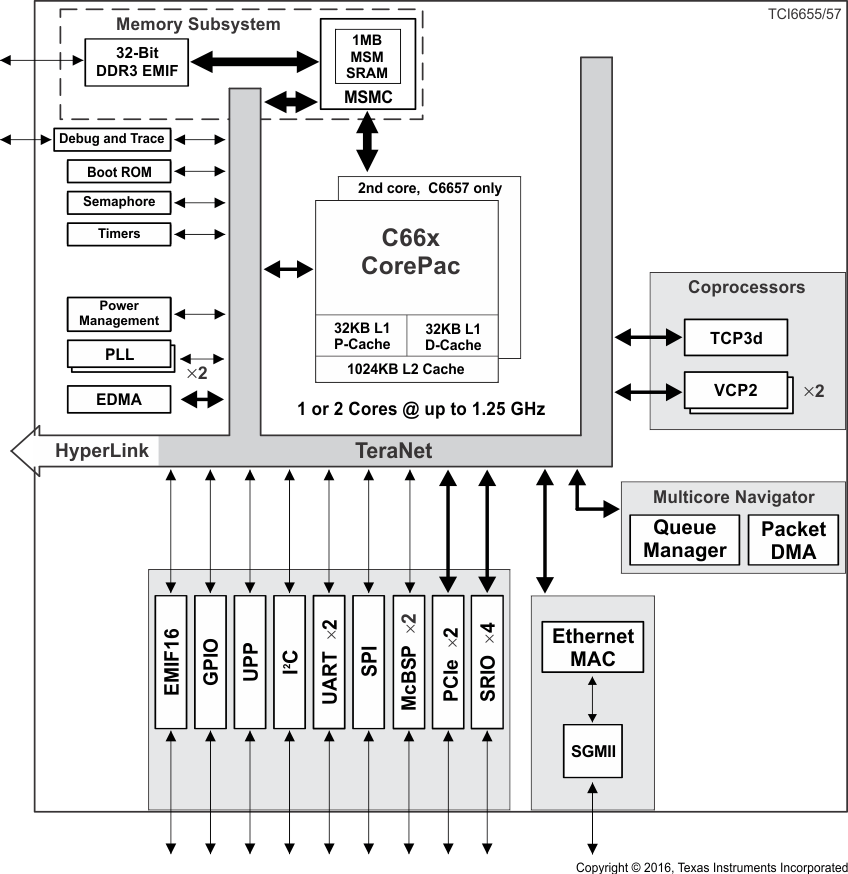

TI公司的TMS320C6655/57是不定点/浮点数字信号处理器(DSP),基于KeyStone多核架构,内核速度高达1.25GHz,集成了各种包括C66x内核,存储器子系统,外设和加速器在内的各种子系统,非常适用于高性能低功耗可编程应用，如任务关键型,测试与自动化,医疗影像以及基础设施设备等领域.本文介绍了TMS320C6655/57主要特性,框图以及C6657 Lite EVM评估板TMDX
