TMS320VC5505是TI的TMS320C5000 定点数字信号处理器(DSP)产品系列的一员，专为低功耗应用而设计。

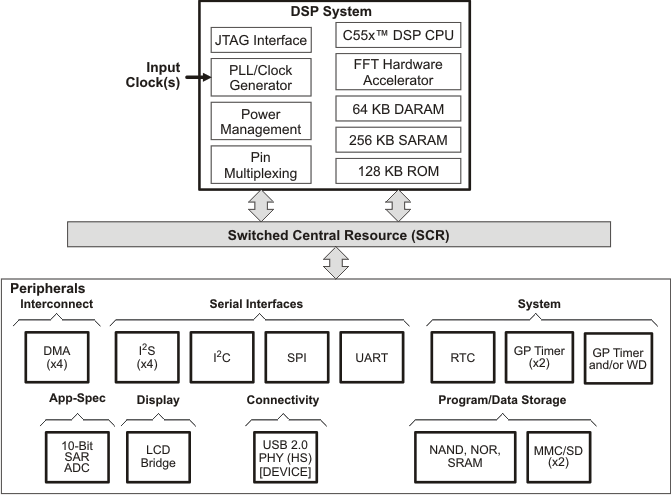

TMS320VC5505定点DSP是基于TMS320C55x DSP一代CPU处理器核心。C55x DSP架构通过增加并行度和全面关注节能实现高性能和低功耗。CPU支持一个内部总线结构，它由一个程序总线、一个32位数据读总线和两个16位数据读总线、两个16位数据写总线和额外的专用于外设和DMA活动的总线组成。这些总线提供了在单个周期内执行4个16位数据读取和2个16位数据写入的能力。TMS320VC5505还包括4个DMA控制器，每个有4个通道，为16个独立的通道上下文提供数据移动，无需CPU干预。每个DMA控制器每个周期可以执行一个32位数据传输，并行和独立于CPU活动。
C55x CPU提供了两个乘法累加(MAC)单元，每个单元能够在一个周期内完成17位x 17位乘法和32位加法运算。一个中央40位算术/逻辑单元(ALU)由一个额外的16位ALU支持。alu的使用在指令集控制下，提供了优化并行活动和功耗的能力。这些资源在C55x CPU的地址单元(AU)和数据单元(DU)中进行管理。
C55x CPU支持可变字节宽度指令集，以提高代码密度。指令单元(IU)执行32位程序从内部或外部内存和队列指令的程序单元(PU)。程序单元对指令进行解码，将任务定向到地址单元(AU)和数据单元(DU)资源，并管理完全受保护的管道。预测分支能力避免了条件指令执行时的管道刷新。
通用的输入和输出功能以及10位SAR ADC为LCD显示器、键盘和媒体接口的状态、中断和位I/O提供足够的引脚。串行媒体支持通过两个多媒体卡/安全数字(MMC/SD)外设，四个Inter-IC声音(I2S总线 )模块，一个串行端口接口(SPI)，多达4个芯片选择，一个I2C多主和从接口，和一个通用异步接收/发送(UART)接口。
VC5505外设包括一个外部存储器接口(EMIF)，提供对异步存储器如EPROM、NOR、NAND和SRAM的无粘接访问。附加的外设包括:一个高速通用串行总线(USB2.0)设备模式，和一个实时时钟(RTC)。DMA控制器为16个独立的通道上下文提供数据移动而不需要CPU干预，提供DMA吞吐量为每周期最多两个16位字。该装置还包括三个通用定时器，其中一个可配置为看门狗定时器，和一个模拟锁相环(APLL)时钟发生器。
此外，VC5505还包括一个紧密耦合的FFT硬件加速器。紧耦合FFT硬件加速器支持8到1024点(2的功率)实值和复值FFT。
VC5505由业界获奖的eXpressDSP 、Code Composer Studio 集成开发环境(IDE)、DSP/BIOS 、Texas Instruments的算法标准和业界最大的第三方网络支持。Code Composer Studio IDE具有代码生成工具，包括C Compiler和Linker, RTDX ，XDS100 ，XDS510 ，XDS560 仿真设备驱动程序和评估模块。VC5505还支持C55x DSP库，其功能超过50个基础软件内核(FIR滤波器，IIR滤波器，FFTs，和各种数学函数)以及芯片支持
