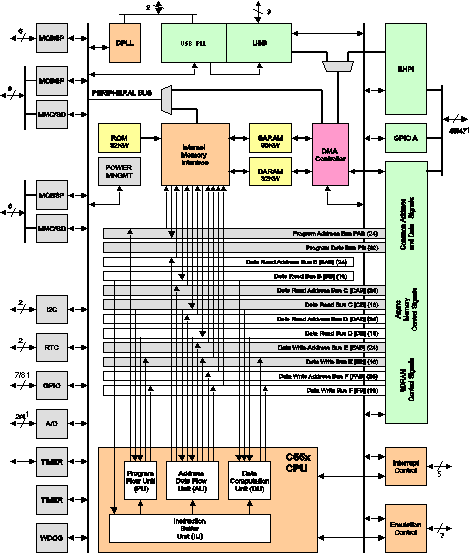

TMS320VC5509A定点数字信号处理器(DSP)是基于TMS320C55x DSP一代CPU处理器核心。C55x DSP架构通过增加并行度和总专注于减少功耗实现高性能和低功耗。CPU支持一个内部总线结构，它由一个程序总线、三个数据读总线、两个数据写总线和额外的专用于外设和DMA活动的总线组成。这些总线提供了在单个周期内执行最多3个数据读取和2个数据写入的能力。在并行中，DMA控制器可以独立于CPU活动在每个周期执行最多两个数据传输。

C55x CPU提供两个乘法累加(MAC)单元，每个单元能够在一个周期内完成17位× 17位乘法运算。一个中央40位算术/逻辑单元(ALU)由一个额外的16位ALU支持。alu的使用在指令集控制下，提供了优化并行活动和功耗的能力。这些资源在C55x CPU的地址单元(AU)和数据单元(DU)中进行管理。

C55x DSP生成支持可变字节宽度指令集，以提高代码密度。指令单元(IU)执行32位程序从内部或外部内存和队列指令的程序单元(PU)。程序单元解码指令，将任务定向到AU和DU资源，并管理完全受保护的管道。预测分支能力避免了条件指令执行时的管道刷新。

通用的输入和输出功能和10位A/D为状态、中断和位I/O lcd、键盘和媒体接口提供足够的引脚。并行接口以两种模式运行，要么作为微控制器使用HPI端口的奴隶，要么作为使用异步EMIF的并行媒体接口。通过两个多媒体卡/安全数字(MMC/SD)外设和三个mcbsp支持串行媒体。

5509A外设包括一个外部存储接口(EMIF)，它提供了对异步存储器(如EPROM和SRAM)以及高速、高密度存储器(如同步DRAM)的无胶访问。额外的外设包括通用串行总线(USB)，实时时钟，看门狗定时器，和I(2)C多主和从接口。3个全双工多通道缓冲串行端口(McBSPs)为各种行业标准的串行设备提供无胶接口，并与多达128个单独启用的通道进行多通道通信。增强的主机端口接口(HPI)是一个16位并行接口，用于提供主机处理器对5509A上32K字节的内部内存的访问。HPI可以配置为多路或非多路模式，为各种主机处理器提供无胶接口。DMA控制器在没有CPU干预的情况下为6个独立的通道上下文提供数据移动，提供每个周期最多两个16位字的DMA吞吐量。两个通用定时器，多达8个专用通用I/O (GPIO)引脚，数字锁相环(DPLL)时钟产生也包括在内。

5509A由业界获奖的eXpressDSP 、Code Composer Studio 集成开发环境(IDE)、DSP/BIOS 、Texas Instruments的算法标准和业界最大的第三方网络支持。Code Composer Studio IDE提供代码生成工具，包括C编译器和可视化连接器、模拟器、RTDX 、XDS510 仿真设备驱动程序和评估模块。5509A还支持C55x DSP库，其功能超过50个基础软件内核(FIR滤波器，IIR滤波器，fft，和各种数学函数)以及芯片和板支持库。

TMS320C55x DSP核心采用了开放架构，允许添加特定应用程序的硬件来提高特定算法的性能。5509A上的硬件扩展在固定功能性能和可编程灵活性之间取得了完美的平衡，同时实现了低功耗和成本，这在传统的视频处理器市场上很难找到。扩展使5509A能够提供出色的视频编解码器性能，其带宽超过一半，可用于执行其他功能，如颜色空间转换、用户界面操作、安全、TCP/IP、语音识别和文本到语音转换。因此，一个单独的5509A DSP可以为大多数便携式数字视频应用提供处理空间。有关更多信息，请参见TMS320C55x图像/视频应用程序硬件扩展程序参考(文学SPRU098数量)。有关使用DSP图像处理库的更多信息，请参见TMS320C55x图像/视频处理库程序员参考(文学SPRU037数量)。
