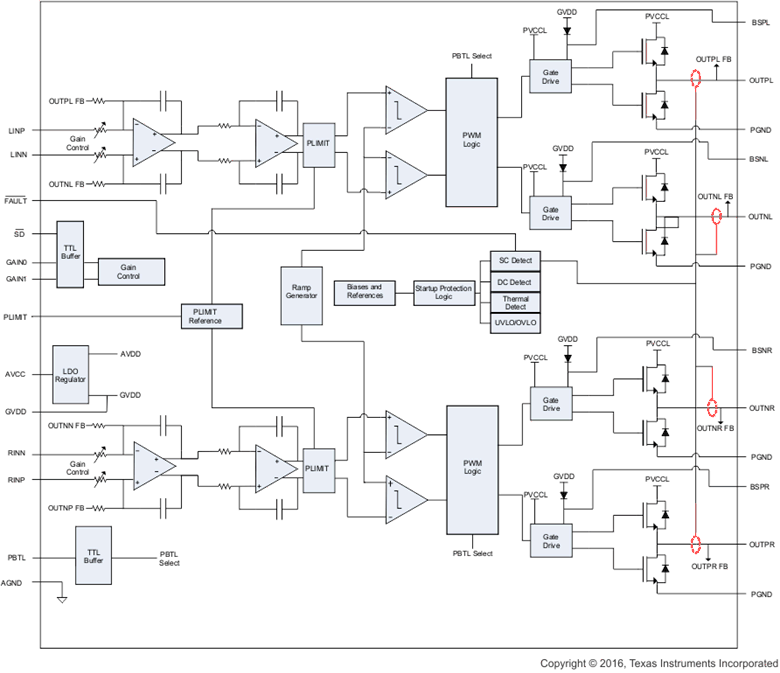

TPA3113D2是一款6 w(每通道)高效的d类音频功率放大器，用于驱动桥接立体声扬声器。先进的电磁干扰抑制技术使得在满足电磁兼容要求的同时在输出端使用廉价的铁氧体磁珠滤波器。扬声器保护电路包括一个可调功率限制器和一个直流检测电路。可调功率限制器允许用户设置低于芯片电源的虚拟电压轨，以限制通过扬声器的电流量。直流检测电路测量PWM信号的频率和幅度，如果输入电容损坏或输入端存在短路，则关闭输出级。
TPA3113D2可以驱动低至4 欧姆的立体声扬声器。TPA3113D2的效率高达87%，在播放音乐时不需要外部散热片。
输出也完全保护，防止短路到GND, VCC和输出到输出。短路保护和热保护包括自动恢复功能。
此机开机听到砰砰两声后就没有声音，将机器拆开发现TPA3113D2 的1 脚为0V，怀疑静音电路损坏，将R671 断开后发现还是没有电压，测量R605也没有损坏，确定为TPA3113D2 损坏，更换后试机故障排除，但是送到用户家后发现还是没有声音，拉回后发现TPA3113D2 再次损坏，怀疑上次更换的时候散热焊盘没有处理好，再次更换TPA3113D2 后将整个散热片都焊好
此板试半个小时候，出现无伴音，对U602进行检查，发现U602第1、2脚SD无电压，而正常时为3.2V，再次开机有伴音，说明有接触不良现象，而U602中心接地不良，出现无伴音，对U602（TPA3113D2
测功放块的静音脚1、2脚为0V，正常时此脚电压约3.5V，说明是静音电路有问题，但断开静音电路此脚电压还是为0V，试更换功放块TPA3113D2故障依旧，测信号输入电压发现一路信号电压不对，测其输入电容
此机故障出现后检测各工作电压，U602(TPA3113D2)的1、2脚0.3v，在静音状态，正常有声音为3.4v。
通电用耳机测量伴音功放U602（TPA3113D2）左右声道伴音输入脚，3脚L音频信号信号声小且有杂音，12脚R信号正常。
