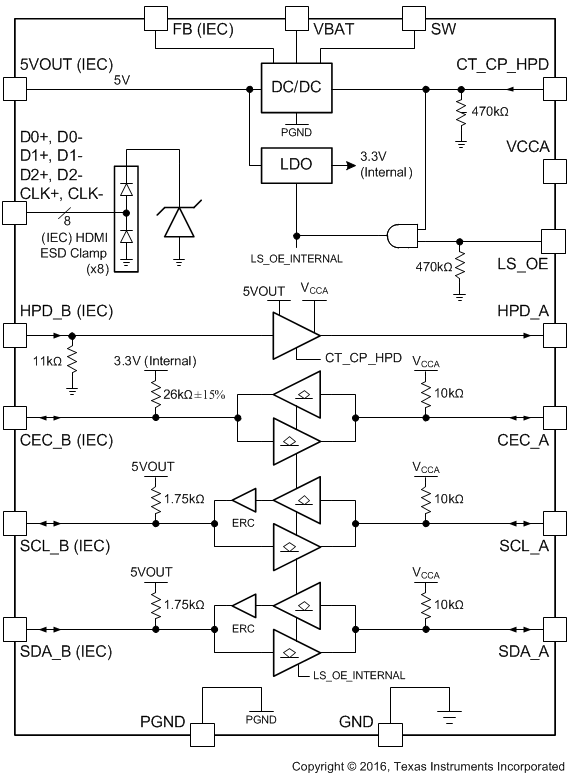

TPD12S015是一款集成的HDMI ESD解决方案。设备引脚映射匹配HDMI类型C和类型D连接器与四个差分对。该设备提供8个低电容ESD钳，允许HDMI 1.3或1.4数据速率。集成ESD夹钳和电阻提供了每个差分信号对之间的良好匹配，与离散ESD夹钳解决方案相比，ESD夹钳之间的变化会降低差分信号质量。
TPD12S015提供规范的5 v输出(5VOUT)，用于采购HDMI电源线。调节5 v输出供应高达55 mA的HDMI接收器。5VOUT和热插拔检测(HPD)电路的控制独立于LS_OE控制信号，由CT_CP_HPD引脚控制。这种独立的控制使检测方案(5VOUT + HPD)在启用HDMI链路之前处于激活状态。
SDA、SCL和CEC线路有三种非反相双向转换电路。a侧有1个电源共轨(V(CCA))，电压范围1.1 V ~ 3.6 V。在B侧，SCL_B和SDA_B各有一个内部1.75-k欧姆上拉，连接到调节的5 v导轨(5VOUT)。SCL和SDA引脚符合I(2)C规范，驱动高达750-pF负载。CEC_B引脚有一个内部27-k欧姆上拉到内部3.3 v电源。
HPD_B端口有一个glitch filter，以避免错误检测由于弹跳而插入HDMI插头。
TPD12S015提供IEC61000-4-2(四级)防静电保护功能。该器件采用节省空间的1.6 mm × 2.8 mm晶片级芯片规模封装[DSBGA (YFF)]，间距0.4 mm。
TPD12S015是一款具有升压转换器，12C电压平转换器和高速静电放电钳位的HDMI接口配套芯片。 TPD12S015是一个集成的HD
德州仪器推出面向便携式应用核心 hdmi 控制器的业界首款集成型 hdmi 接口配套芯片，该 tpd12s015 高度整合了 hdmi 接口所需的所有主要组件，其中包括 8 个低电容静电放电 (esd)
德州仪器(TI)宣布推出面向便携式应用核心HDMI控制器的业界首款集成型HDMI接口配套芯片，该TPD12S015高度整合了HDMI接口所需的所有主要组件，其中包括8个低电容静电放电(ESD)钳位、I2C设计人员可在各种应用中使用具有TIOMAPTM应用处理器或类似处理器的TPD12S015，包括智能电话、便携式摄像机、数码相机以及
TI推出面向便携式应用的集成HDMI配套芯片TPD12S015德州仪器(TI)宣布推出面向便携式应用核心HDMI控制器的业界首款集成型HDMI接口配套芯片，该TPD12S015高度整合了HDMI接口所需的所有主要组件
2010年3 月26日北京讯 德州仪器(TI) 宣布推出面向便携式应用核心HDMI 控制器的业界首款集成型HDMI 接口配套芯片，该tpd12s015-pr">TPD12S015 高度整合了HDMI
德州仪器推出面向便携式应用核心 hdmi 控制器的业界首款集成型 hdmi 接口配套芯片，该 tpd12s015 高度整合了 hdmi 接口所需的所有主要组件，其中包括 8 个低电容静电放电 (esd)
德州仪器(TI)宣布推出面向便携式应用核心HDMI控制器的业界首款集成型HDMI接口配套芯片，该TPD12S015高度整合了HDMI接口所需的所有主要组件，其中包括8个低电容静电放电(ESD设计人员可在各种应用中使用具有TIOMAPTM应用处理器或类似处理器的TPD12S015，包括智能电话、便携式摄像机、
德州仪器(TI)宣布推出面向便携式应用核心HDMI控制器的业界首款集成型HDMI接口配套芯片，该TPD12S015高度整合了HDMI接口所需的所有主要组件，其中包括8个低电容静电放电(ESD)钳位、I2C设计人员可在各种应用中使用具有TIOMAPTM应用处理器或类似处理器的TPD12S015，包括智能电话、便携式摄像机、数码相机以及
TI推出面向便携式应用的集成HDMI配套芯片德州仪器(TI)宣布推出面向便携式应用核心HDMI控制器的业界首款集成型HDMI接口配套芯片，该TPD12S015高度整合了HDMI接口所需的所有主要组件，其中包括设计人员可在各种应用中使用具有TIOMAPTM应用处理器或类似处理器的TPD12S015，包
德州仪器 (TI) 宣布推出面向便携式应用核心 HDMI 控制器的业界首款集成型 HDMI 接口配套芯片，该 TPD12S015 高度整合了 HDMI 接口所需的所有主要组件，其中包括 8 个低电容静电放电
