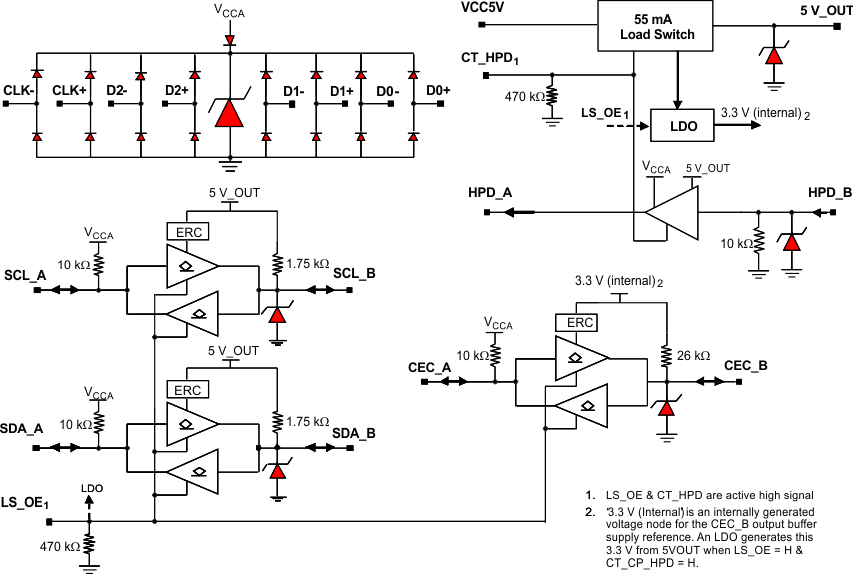

TPD12S016 是一款单芯片高清多媒体接口 (HDMI) 器件，具有自动方向感应 I(2)C 电压电平转换缓冲器、负载开关和集成式低电容高速静电放电 (ESD) 瞬态电压抑制 (TVS) 保护二极管。通过 55mA 限流 5V 输出 (5V_OUT) 为 HDMI 电力线供电。5V_OUT 和热插拔检测 (HPD) 电路的控制与 LS_OE 控制信号无关，其通过 CT_HPD 引脚进行控制，使得在启用 HDMI 链路前即可激活检测方案（5V_OUT 和 HPD）。SDA、SCL 和 CEC 线路上拉到 A 侧的 V(CCA)。在 B 侧，CEC_B 引脚上拉到内部 3.3V 电源轨，SCL_B 和 SDA_B 均上拉到 5V 电源轨 (5V_OUT)。SCL 和 SDA 引脚满足 I(2)C 规范，可驱动高达 750pF 电容负载，超出了 HDMI 1.4 规范。HPD_B 端口配有毛刺脉冲滤波器，可在插入 HDMI 连接器时避免由插座跳起引起的错误检测。TPD12S016 的 5V_OUT 引脚具有反向电流阻断功能。系统断电时，SCL_B、SDA_B 和 CEC_B 引脚也具有反向电流阻断功能。
