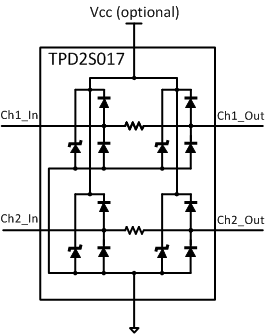

TPD2S017是一种双通道静电放电(ESD)保护装置。该保护产品提供两级ESD瞬态电压抑制(TVS)二极管在每条线与一个典型的-欧姆串联电阻隔离。这种架构允许设备在系统级ESD打击期间夹在很低的电压下。

TPD2S017符合IEC61000-4-2 ESD防护标准。由于串联电阻组件，TPD2S017提供了一个控制滤波器滚移，甚至更大的杂散EMI抑制和信号完整性。单片硅技术可以很好的匹配元件值，包括钳位电容和差分信号对之间的串联电阻。线电容和串联电阻的紧密匹配确保了由于添加ESD钳位造成的差分信号失真保持最小，它还允许部件在高速差分数据速率(超过1.5 Gbps)下工作。DBV包提供了一个流程引脚映射，便于电路板布局。

该器件的典型应用是USB数据线、IEEE 1394接口、LVDS、MDDI/MIPI和HS信号的电路保护。
