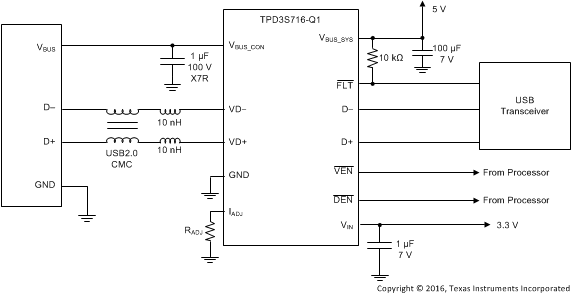

TPD3S716-Q1是一款用于汽车应用中USB连接器的V(BUS)和数据线的短路、短路和ESD保护的单芯片解决方案。集成的数据交换机提供了最好的带宽，最小的信号退化，同时提供18v电池短路保护。1ghz的高带宽允许像Car Play这样的应用程序使用USB2.0高速数据速率。超过720-MHz的额外带宽也有助于维护一个干净的USB 2.0眼图和长不受控制的电缆，这在汽车USB环境中很常见。短路电池保护隔离内部系统电路从任何过电压条件下的V(BUS_CON)， VD+和VD -引脚。在这些引脚上，TPD3S716-Q1可以处理高达18v的过电压保护热插拔和直流事件。过压保护电路提供了行业中最可靠的电池短路隔离，在200ns内关闭数据开关，并保护上游电路免受有害的电压和电流尖峰。
V(BUS_CON)引脚还提供了一个可调的限流负载开关和处理短对地保护。该设备支持高达2.4 A的V(BUS)电流，支持USB BC1.2、USB Type-C 5V/1.5A充电，以及高达2.4 A的专有充电方案。数据和VBUS的独立启用引脚允许主机和客户端otg模式。TPD3S716-Q1还在其V(BUS_CON)、VD+和VD -引脚上集成了系统级IEC 61000-4-2和ISO 10605 ESD保护，消除了提供外部高压、低电容二极管的需要。
