TPD4S1394为IEEE 1394端口提供了可靠的系统级ESD解决方案，以及用于连接低压ESD敏感核心芯片组的高速线路的带电插入检测机制。该设备保护和监测至多两个差分输入对。优化的线路电容可以在不降低信号完整性的前提下保护超过1.6 GHz的数据速率的数据线。

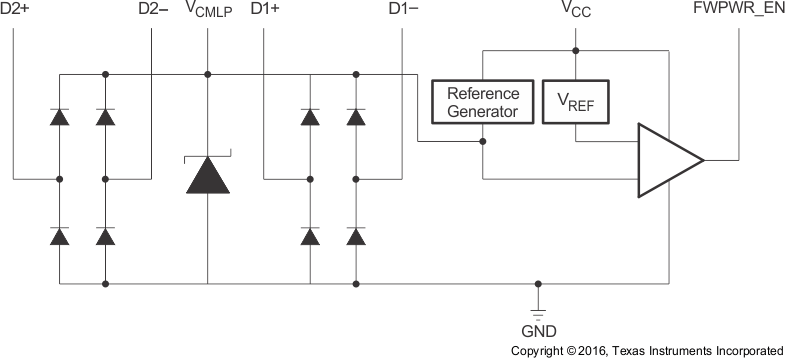

TPD4S1394集成了带电插入检测电路，当输入数据线上存在不适当的电压水平时，该电路的输出状态会发生变化。FWPWR_EN信号控制外部火线端口电源开关。在活插入事件中，如果在D+或D -引脚上有浮动GND或高电平信号，内部比较器检测变化并将FWPWR_EN信号拉到低状态。当FWPWR_EN被驱动到低状态时，有一个内部延迟机制阻止它被驱动到高状态，而不管对比较器的输入是什么。

TPD4S1394对D1+、D1 -、D2+、D2 -四个输入引脚进行ESD保护。TPD4S1394符合IEC61000-4-2 (Level 4)静电防护标准和±15kv HBM静电防护标准。TPD4S1394的特点是可以在环境空气温度为-40°C到85°C的条件下工作。

VCC需要一个0.1-µF的去耦电容器。
