TPIC6B595器件是一个单片、高电压、中电流功率8位移位寄存器，设计用于需要相对高负载功率的系统。该装置在输出端包含一个内置的电压钳，用于感应瞬态保护。电源驱动应用包括继电器，螺线管，和其他中流或高压负载。

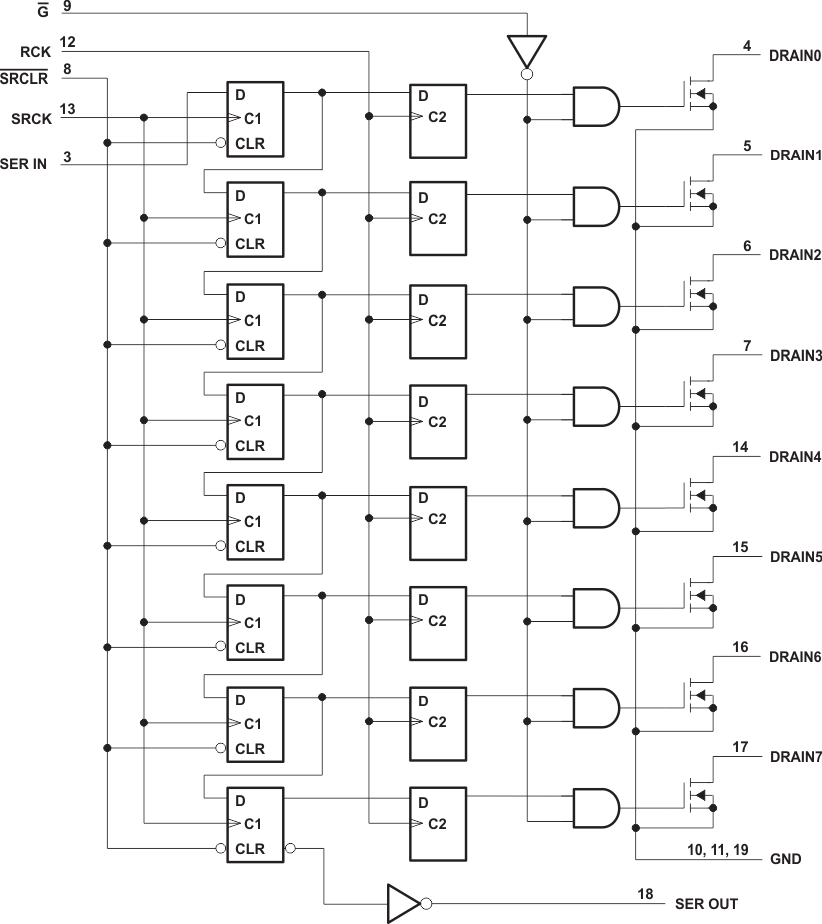

该设备包含一个8位串行进、并行出移位寄存器，它提供一个8位d型存储寄存器。数据传输分别通过移位寄存器时钟(SRCK)和寄存器时钟(RCK)上升沿上的移位寄存器和存储寄存器进行。
当移位寄存器清除时，存储寄存器将数据转移到输出缓冲区(SRCLR)高。当SRCLR低电平时，清除输入移位寄存器。当输出启用时(G)保持高位，输出缓冲区中的所有数据保持低位，所有漏端输出关闭。当G当存储寄存器的数据被保持在低水平时，数据对输出缓冲区是透明的。当输出缓冲器中的数据低时，dmos -晶体管输出关闭。当数据高时，DMOS晶体管输出具有吸收电流能力。串行输出(SER OUT)允许从移位寄存器级联数据到附加设备。
输出是低侧开路漏极DMOS晶体管，输出频率为50 V和150 ma连续下沉电流能力。每个输出在T(C) = 25°C时提供一个500毫安的典型电流限制。对于附加的器件保护，电流限制随着温度的增加而减小。
TPIC6B595的特点是工作温度范围为-40°C至125°C。
对于所有可用的包装，请参阅数据表末尾的可订购的附录。
【用 途】 功率逻辑芯片 【性能 参数】漏源电压Vds=50V,连续电流=150mA,峰值电流=0.5A,导通电阻=5Ω,8位移位寄存器。
型号：TPIC6B595关键字：功率驱动,移位寄存器,串行数据输出简介：ＴＰＩＣ６Ｂ５９５是一种新型的带功率驱动的８位移位寄存器，集７４ＬＳ１６４、３７３和ＮＬＮ２００３三个芯片为一体，每个端口的持续工作电流可达
原理图如下图所示： 上图中，CPU选用的是AT89C2051，时钟芯片选用的是Dallas公司的DS1302， 温度传感器选用的是Dallas公司的数字温度传感器DS1820，显示驱动芯片选用的是德州仪器公司的TPIC6B595
