TPIC6C596器件是一个单片、中压、低电流、8位移位寄存器，设计用于需要相对中等负载功率的系统，如led。该装置在输出端包含一个内置的电压钳，用于感应瞬态保护。功率驱动应用包括继电器，螺线管，和其他低电流或中压负载。

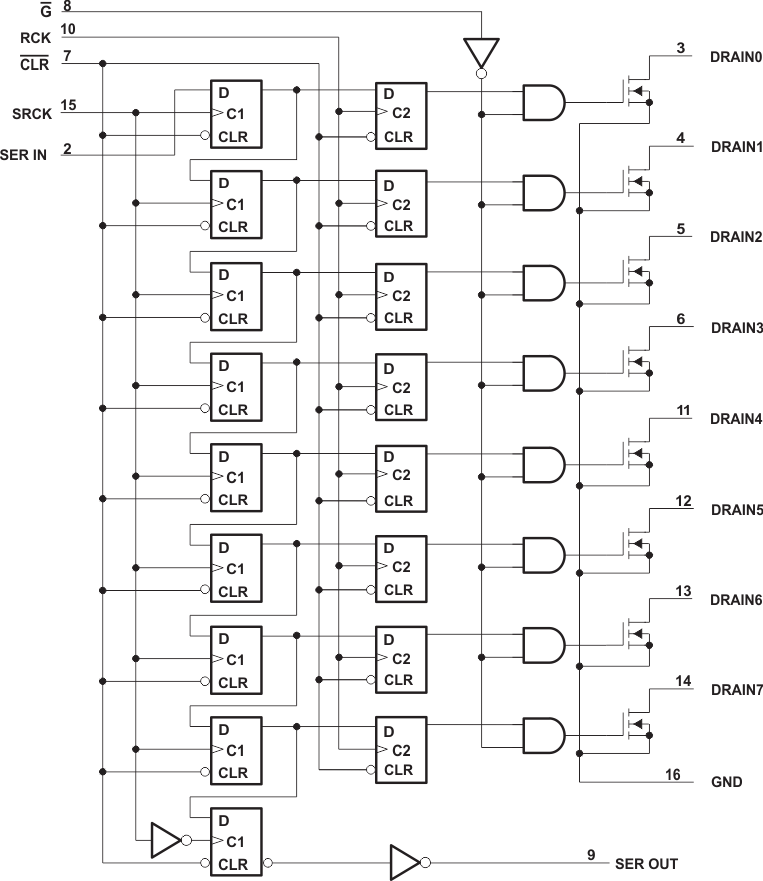

该设备包含一个8位串行进、并行出移位寄存器，它提供一个8位d型存储寄存器。数据传输分别通过移位寄存器时钟(SRCK)和寄存器时钟(RCK)上升沿上的移位寄存器和存储寄存器进行。当移位寄存器清除时，存储寄存器将数据转移到输出缓冲区(CLR)高。当CLR低电平，设备中的所有寄存器将被清除。当输出启用时(G)保持高位，输出缓冲区中的所有数据保持低位，所有漏端输出关闭。当G当存储寄存器的数据被保持在低水平时，数据对输出缓冲区是透明的。当输出缓冲器中的数据低时，DMOS晶体管输出关闭。当数据高时，DMOS晶体管输出具有吸收电流能力。

串行输出(SER OUT)被打卡出SRCK下降边缘的设备，为级联应用提供额外的hold me。这将提高应用程序的性能，在这些应用程序中，时钟信号可能是倾斜的，设备不在彼此附近，或系统必须容忍电磁干扰。

输出是低侧开路漏极DMOS晶体管，输出幅度为33 V和100 mA连续汇电流能力。每个输出提供一个250 ma的最大电流限制在T(C) = 25°C。对于附加的器件保护，电流限制随着温度的增加而减小。在人体模型和200v机器模型测试时，可提供高达2500v的ESD防护。

TPIC6C596器件的特点是在-40°C到125°C的工作温度范围内工作。
