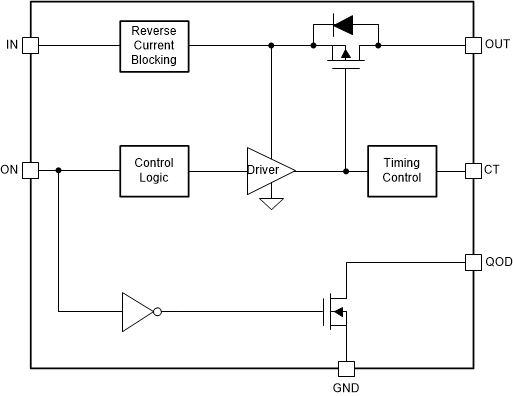

TPS22917 器件是一款小型单通道负载开关，采用低漏电 P 沟道 MOSFET 实现最小的功率损耗。高级门控设计支持低至 1V 的工作电压，且增加的导通电阻和功率损耗极小。

可以使用外部组件独立调节上升和下降时间，以实现系统级优化。可通过调节计时电容器 (C(T)) 和开通时间来管理浪涌电流，且不会增加不必要的系统延迟。输出放电电阻 (QOD) 可用来调节输出下降时间。将 QOD 引脚直接连接到输出端可获得最快的下降时间，或使其保持开路以获得最慢的下降时间。

开关导通状态由数字输入控制，此输入可与低压控制信号直接连接。首次加电时，此器件使用智能下拉电阻来保持 ON 引脚不悬空，直到系统定序完成。一旦 ON 引脚被刻意驱动为高电平 (≥V(IH))，智能下拉电阻 (R(PD))便会断开以防止不必要的功率损耗。

TPS22917 器件采用方便目测检查焊点的带引线的小型 SOT-23 封装 (DBV)。此器件的工作温度范围为 -40°C 至 +125°C。
