TPS255x和TPS255x-1配电开关适用于需要精确电流限制或遇到大电容负载和短路的应用,并提供高达A的连续负载电流。这些设备提供了一个可编程的电流限制阈值之间的75ma和a(典型的)通过一个外部电阻。在较高的电流极限设置下,电流极限精度可达到±6%。控制电源开关的上升和下降时间,以减少在开关和分岔期间的电流浪涌。

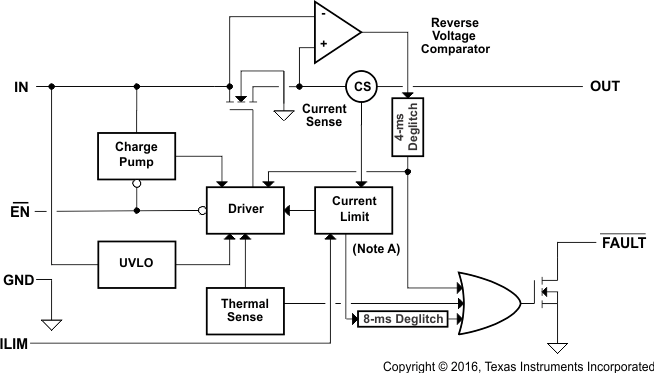

当输出负载超过电流限制阈值时,TPS255x设备通过恒流模式限制输出电流到安全水平。TPS255x-1设备通过在过流或反压情况下闭锁电源开关来提供断路器功能。当输出电压驱动高于输入电压时,内部的反向电压比较器禁用电源开关,以保护开关输入侧的设备。的的错输出在过流和反向电压条件下断言低。
