TPS258x-Q1是一个集成的USB充电端口解决方案，包括一个同步DC/DC转换器，可提供高达6.6 a的电流，以及集成的检测和控制，用于实现USB电池充电1.2和Type-C端口。
TPS2585x-Q1是一个高度集成的USB Type-C充电控制器系列，适用于双USB端口。
它集成了一个单片、同步、整流、降压、内置功率mosfet开关模式转换器和两个USB限流开关，带有充电端口自动检测。TPS2585x-Q1提供了一个紧凑的解决方案，可以实现6.6 a的连续输出电流，在宽输入电源范围内具有良好的负载和线路调节。同步降压调节器的工作与峰值电流模式控制和内部补偿，以简化设计。FREQ引脚上的电阻将开关频率设置在200khz和800khz之间。
TPS2585x-Q1集成了标准USB Type-C端口控制器功能，包括配置通道(CC)逻辑，用于3-A和1.5-A当前广告。电池充电(Rev. 1.2)集成为使用USB数据线信令确定USB端口电流来源能力的非- c型遗留USB设备提供必要的电气签名。TPS2585x-Q1还集成了VCONN电源，可以满足USB3.1电源要求。该部件系统集成度高，占用空间小，特别适用于双端口应用。
TPS2585x-Q1支持智能热管理，USB输出电压和Type-C电流广告可根据温度传感器通过TS引脚调节。需要在TS引脚上连接NTC热敏电阻来监测环境温度或PCB板野猪温度，这取决于NTC热敏电阻放置在USB充电模块或PCB板的位置。选择不同的NTC热敏电阻和底部串联电阻可以改变温度阈值，实现负载的减载。
TPS2585x-Q1有四个可选的USB输出电压设置:5.1 V, 5.17 V, 5.3 V和5.4 V。TPS2585x-Q1集成了精密电流检测放大器，用于电缆下垂补偿和用户可编程的电流限制调谐。输出电压设置为5.17 V时，电缆补偿有效。2.4 a输出电流时，电缆补偿电压为90mv。电缆补偿帮助便携式设备在负载下以最佳电流和电压充电，通过改变buck稳压器的输出电压与负载电流线性，以抵消汽车布线中导线电阻引起的电压降。无论负载电流如何，在连接的便携式设备上测量的BUS电压几乎保持恒定，允许便携式设备的电池充电器以最佳状态工作。
TPS2585x-Q1为USB充电和系统操作提供各种安全功能，包括外部负热敏电阻监测，逐周电流限制，打嗝短路保护，欠压锁定，BUS过流，OUT过流和模具过温保护。

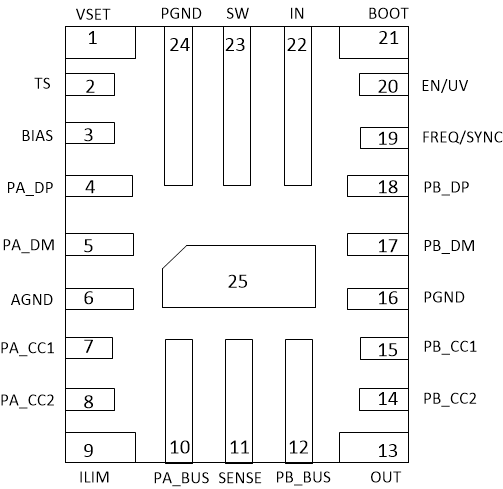

该设备系列可在25针，3.5 mm × 4.5 mm QFN封装。
