TPS2586x-Q1是一个集成的USB充电端口解决方案，其中包括同步、高
高效DC/DC转换器和集成检测和控制，实现USB电池充电的双a型端口

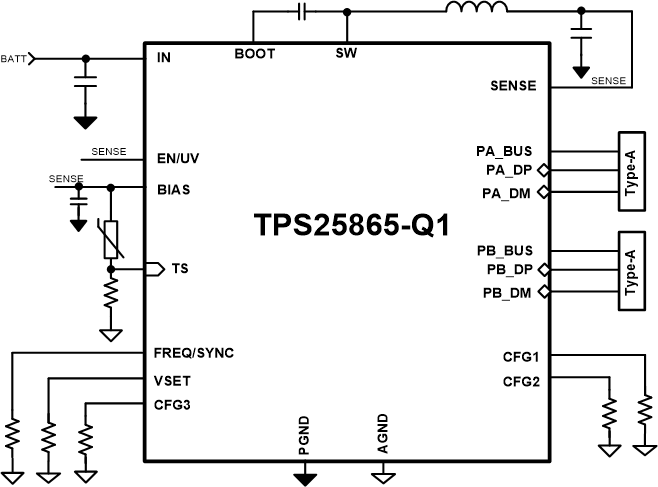

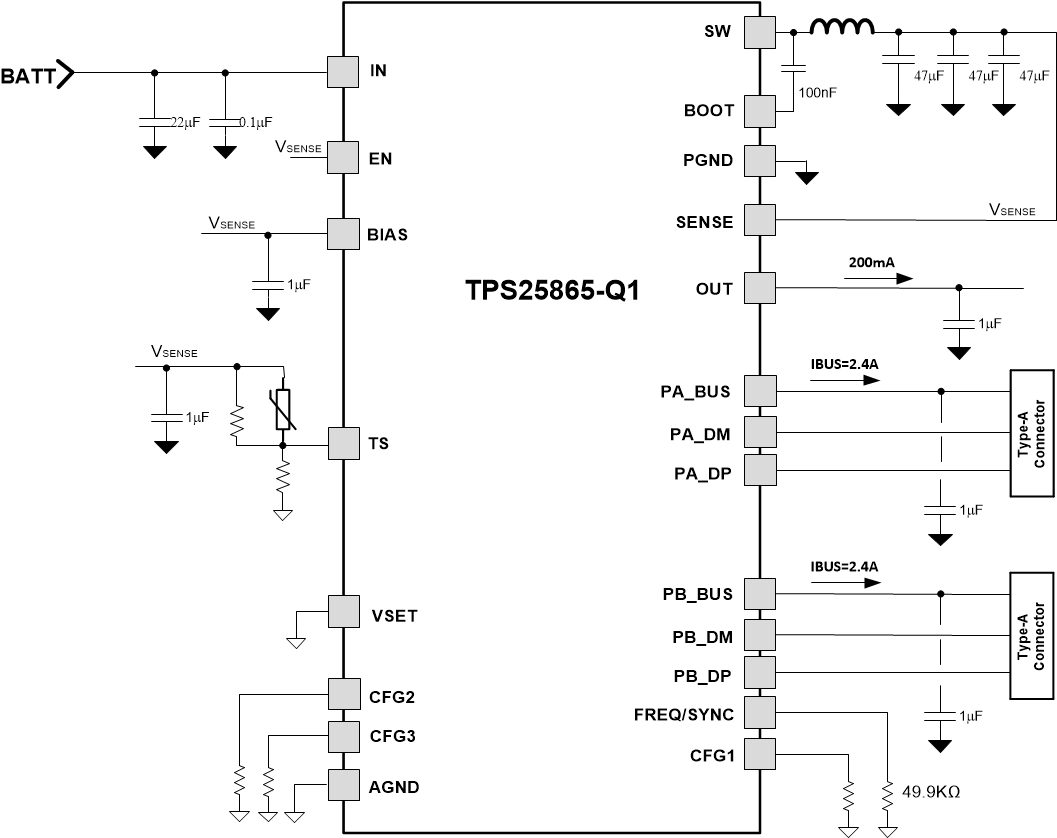

TPS25865-Q1是一款高度集成的USB Type-A充电控制器，适用于双USB端口。
它集成了一个单片、同步、整流、降压、内置功率mosfet开关模式转换器和两个USB限流开关，带有充电端口自动检测。TPS2586x-Q1提供了一个紧凑的解决方案，在广泛的输入电源范围内具有优秀的负载和线路调节。同步降压调节器的工作与峰值电流模式控制和内部补偿，以简化设计。FREQ引脚上的电阻将开关频率设置在200khz和800khz之间。
TPS2586x-Q1集成了标准电池充电(Rev.)，为使用USB数据线信令确定USB端口电流来源能力的USB Type-A设备提供必要的电气签名。TPS2586x-Q1还集成了一个OUT电源开关，可以为辅助负载提供最大200ma电流。该部件系统集成度高，占用空间小，特别适用于双端口应用。该部件系统集成度高，占用空间小，特别适用于双端口应用。
TPS2586x-Q1支持智能热管理，USB输出电压可通过TS引脚根据温度传感进行调节。需要在TS引脚上连接NTC热敏电阻来监测环境温度或PCB板野猪温度，这取决于NTC热敏电阻放置在USB充电模块或PCB板的位置。选择不同的NTC热敏电阻和底部串联电阻可以改变温度阈值，实现负载的减载。
TPS2586x-Q1集成了精密电流检测放大器，用于电缆下垂补偿和USB端口电流限制。输出电压设置为v时，电缆补偿有效，输出电流时电缆补偿电压为90mv。电缆补偿帮助便携式设备在负载下以最佳电流和电压充电，通过改变buck稳压器的输出电压与负载电流线性，以抵消汽车布线中导线电阻引起的电压降。无论负载电流如何，在连接的便携式设备上测量的BUS电压几乎保持恒定，允许便携式设备的电池充电器以最佳状态工作。
TPS2586x-Q1为USB充电和系统操作提供各种安全功能，包括外部负热敏电阻监测，循环电流限制，打嗝短路保护，欠压锁定，总线过流，OUT过流和模具过温保护。
器件系列可在25引脚，毫米x毫米QFN封装。
