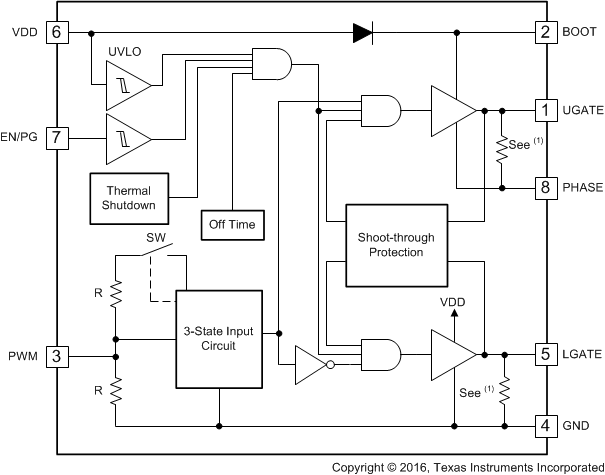

TPS28225-Q1 和 TPS28226-Q1 是高速驱动器，此驱动器用于驱动具有自适应死区时间控制的 N-通道互补驱动功率 MOSFET。 这些驱动器针对多种高电流单一相位和多相位 dc 到 dc 转换器中的应用进行了优化。 TPS28225-Q1 是一个提供高效、小尺寸、低电磁干扰 (EMI) 发射的解决方案。
通过 8.8V 栅极驱动电压，14ns 自适应死区时间控制，14ns 广播延迟和 2A 高源电流和 4A 灌电流驱动能力，可实现这一性能。 较低栅极驱动器的 0.4欧姆 阻抗保持功率 MOSFET 的栅极低于它的阀值并确保在 dV/dt 相位结点转换中不会产生击穿电压。 由内部二极管充电的自举电容器允许在半桥配置中使用 N-通道 MOSFET。
TPS28225-Q1 特有一个 3 态 PWM 输入，此输入与采用 3 态输出特性的多相位控制器兼容。 只要此输入停留在 3 态窗口的持闭时间达到 250ns，此驱动器将两个输出都切换至低位。 此关断模式避免了来自反向输出电压的负载。
其它的特性包括欠压闭锁，热关断和双向使能/电源正常信号。 没有 3 态特性控制器的系统可以使用使能/电源正常输入/输出来在关断期间将两个输出保持在低位。
TPS28225-Q1 采用经济型小外型尺寸集成电路 (SOIC) 8 引脚和耐热增强型小尺寸双边扁平无引线 (DFN-8) 封装方式。 此驱动器额定扩展温度范围为 -40°C 至 105°C，绝对最大结温为 105°C。 除了输入欠压闭锁，TPS28226-Q1 的工作方式与 TPS28225-Q1 一样。除非另外注明，否则所有对于 TPS28225-Q1 的参考也适用于 TPS28226-Q1。
