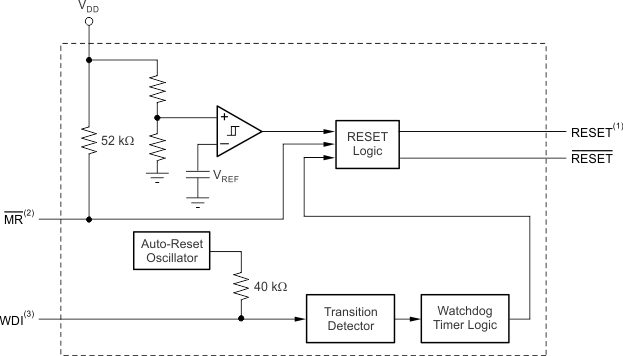

TPS382x 系列监控器主要为 DSP 和基于处理器的系统提供电路初始化和计时监测等功能。上电期间，RESET会在电源电压 V(DD) 超出 1.1V 时置为有效。因此只要满足以下条件，电源电压监控器就会监测 V(DD) 并将RESET保持为低电平有效：V(DD) 保持在阈值电压 V(IT-) 以下。内部计时器将会延迟输出恢复至无效状态（高电平）的时间，以确保系统正常复位。延迟时间 t(d) 始于 V(DD) 上升至高于阈值电压 (V(IT-) + V(HYS))。当电源电压降到阈值电压 V(IT-) 以下时，输出再次变为有效状态（低电平）。无需外部组件。该系列中的所有器件均具有一个通过内部分压器设定的固定检测阈值电压 V(IT-)。TPS382x 系列还提供 200ms (TPS3820) 和 1.6s (TPS3823/4/8) 的看门狗超时选项。
【用 途】 【性能 参数】【互换 兼容】
产品型号:TPS3820-33DBVT工作电压典型值(V):3.300复位门限 (V):2.930最小复位脉宽(ms):25低电平复位:√高电平复位:－看门狗时间(s):0.200独立看门狗输出:－掉电比较器
产品型号:TPS3820-50DBVT工作电压典型值(V):5复位门限 (V):4.550最小复位脉宽(ms):25低电平复位:√高电平复位:－看门狗时间(s):0.200独立看门狗输出:－掉电比较器:
产品型号:tps3820-50dbvt工作电压典型值(v):5复位门限 (v):4.550最小复位脉宽(ms):25低电平复位:√高电平复位:－看门狗时间(s):0.200独立看门狗输出:－掉电比较器:
产品型号:tps3820-33dbvt工作电压典型值(v):3.300复位门限 (v):2.930最小复位脉宽(ms):25低电平复位:√高电平复位:－看门狗时间(s):0.200独立看门狗输出:－掉电比较器
