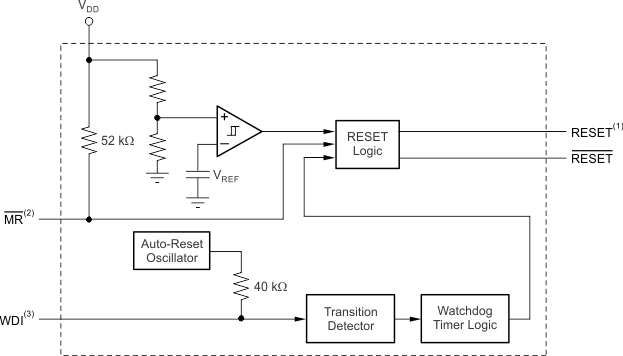

TPS382x 系列监控器主要为 DSP 和基于处理器的系统提供电路初始化和计时监测等功能。上电期间，RESET会在电源电压 V(DD) 超出 1.1V 时置为有效。因此只要满足以下条件，电源电压监控器就会监测 V(DD) 并将RESET保持为低电平有效：V(DD) 保持在阈值电压 V(IT-) 以下。内部计时器将会延迟输出恢复至无效状态（高电平）的时间，以确保系统正常复位。延迟时间 t(d) 始于 V(DD) 上升至高于阈值电压 (V(IT-) + V(HYS))。当电源电压降到阈值电压 V(IT-) 以下时，输出再次变为有效状态（低电平）。无需外部组件。该系列中的所有器件均具有一个通过内部分压器设定的固定检测阈值电压 V(IT-)。TPS382x 系列还提供 200ms (TPS3820) 和 1.6s (TPS3823/4/8) 的看门狗超时选项。
【用 途】 【性能 参数】【互换 兼容】
产品型号:TPS3823-25DBVT工作电压典型值(V):2.500复位门限 (V):2.250最小复位脉宽(ms):200低电平复位:√高电平复位:－看门狗时间(s):1.600独立看门狗输出:－掉电比较器
产品型号:TPS3823-33DBVT工作电压典型值(V):3.300复位门限 (V):2.930最小复位脉宽(ms):200低电平复位:√高电平复位:－看门狗时间(s):1.600独立看门狗输出:－掉电比较器
产品型号:TPS3823-50DBVT工作电压典型值(V):5复位门限 (V):4.550最小复位脉宽(ms):200低电平复位:√高电平复位:－看门狗时间(s):1.600独立看门狗输出:－掉电比较器
产品型号:TPS3823-30DBVT工作电压典型值(V):3复位门限 (V):2.630最小复位脉宽(ms):200低电平复位:√高电平复位:－看门狗时间(s):1.600独立看门狗输出:－掉电比较器
产品型号:tps3823-25dbvt工作电压典型值(v):2.500复位门限 (v):2.250最小复位脉宽(ms):200低电平复位:√高电平复位:－看门狗时间(s):1.600独立看门狗输出:－掉电比较器
产品型号:tps3823-50dbvt工作电压典型值(v):5复位门限 (v):4.550最小复位脉宽(ms):200低电平复位:√高电平复位:－看门狗时间(s):1.600独立看门狗输出:－掉电比较器
产品型号:tps3823-30dbvt工作电压典型值(v):3复位门限 (v):2.630最小复位脉宽(ms):200低电平复位:√高电平复位:－看门狗时间(s):1.600独立看门狗输出:－掉电比较器
产品型号:tps3823-33dbvt工作电压典型值(v):3.300复位门限 (v):2.930最小复位脉宽(ms):200低电平复位:√高电平复位:－看门狗时间(s):1.600独立看门狗输出:－掉电比较器
①由于看门狗的时钟不独立,计数时钟与系统为同一分频链路,因此看门狗不能在系统出现问题时有效运作。②由于时钟可用软件设置,启动失败时,开机时钟可能处于空档,没有时钟看门狗不能生效。③有些看门狗需要用软件设置或启动,因此启动失败后,初始化程序没有激活,CPU可能跳转到随机代码,使看门狗被禁止。这样的看门狗是需要有可靠的上电复位作保证的,因此,从理论上讲,原设计存在着不合理性。基于上述分析,采用片外看门
