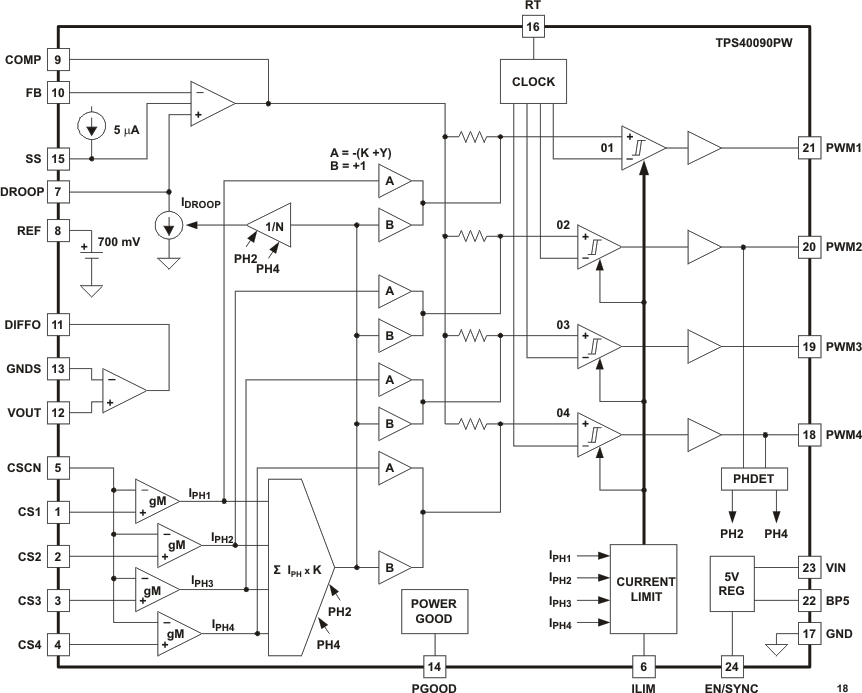

TPS40090是一个二，三，或四相可编程同步降压控制器，适用于低压，大电流应用，由5-V到15-V分布式电源供电。与单功率级相比，多相变换器具有几个优点，包括输入和输出电容上的电流纹波更小，对负载阶跃的瞬态响应更快，改进的功率处理能力和更高的系统效率。
每个相位可以在开关频率高达1 mhz，在四相应用程序的输入和输出的有效纹波频率高达4 mhz。两相设计失相180°，三相设计失相120°，四相设计失相90°，如图1所示。
相的数目是通过连接去杂化相位PWM输出到内部5-V LDO的输出。在两相运算中，应对双相输出进行处理。
TPS40090采用固定频率，峰值电流模式控制，强制相电流平衡。与电压模式控制相比，电流模式控制简化了反馈网络，降低了输入线灵敏度。相电流通过使用与输出电感串联的电流检测电阻来检测，或者为了提高效率，通过使用滤波电感的DCR(直流电阻)来检测。后一种方法涉及到电流比例信号与R-C电路的属(如图11所示)。
通过匹配R-C电路和电感器的me常数来选择R-C值;电阻-电容= L / DCR。通过任一电流检测方法，电流信号被放大并叠加在放大的电压误差信号上，以提供电流模式PWM控制。
输出电压降可以通过编程来改善瞬态窗口并减小输出滤波器的尺寸。其他功能包括一个电压开关，一个真正的差分放大器，一个可编程的电流限制，软启动，和一个功率良好的指示器。
