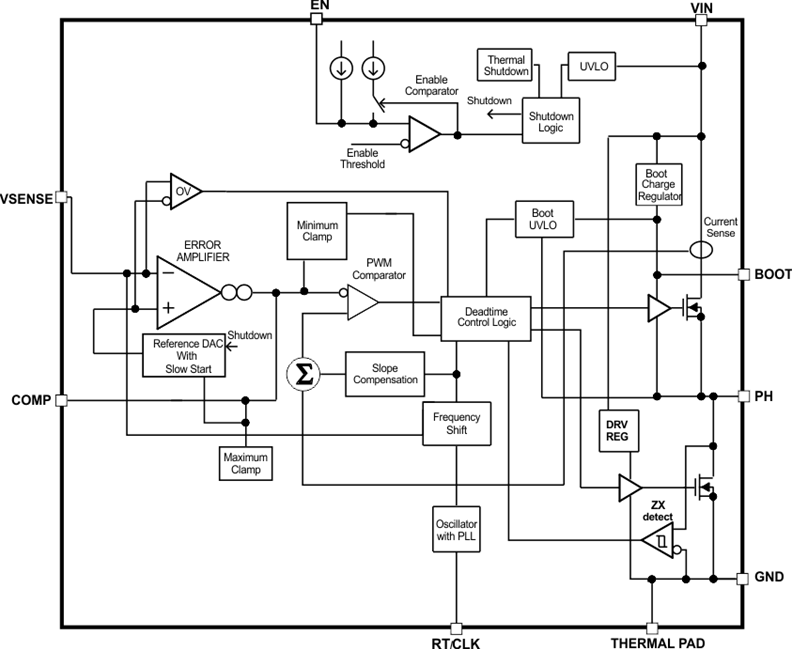

TPS54061 器件是一款 60V、200mA 同步降压 DC-DC 转换器，此转换器集成有高侧和低侧 MOSFET。电流模式控制提供了简单的外部补偿和灵活的组件选择。非开关电源电流为 90µA。使用使能引脚可将关断电源电流减少至 1.4µA。
为提高轻负载条件下的效率，低侧 MOSFET 会在电感电流达到 0 时充当二极管。
欠压闭锁内部设定为 4.5V，但可采用两个使能引脚上的电阻器将其提高。输出电压启动斜坡由内部缓启动时间控制。
可调节开关频率范围可实现高效率和外部组件尺寸优化。频率折返和热关断功能在过载情况下保护部件。
TPS54061 集成有 MOSFET 和引导再充电二极管，并且采用小型 3.00mm x 3.00mm 散热增强型 VSON 封装最大限度减小了 IC 封装尺寸，从而实现了小型设计。
TPS54061 由 WEBENCHDesigner 提供支持 。
【用 途】 电源转换器【性能 参数】 采用SONPowerPad封装，4.7V至60V的输入电压，超规格的62V瞬态保护；50kHz下24Vin、5Vout时效率高达90%；低功耗工作：90uA工作电流与仅为1.4uA的关断电流；最小的解决方案尺寸：同步开关频率高达1.1MHz，采用小型SON封装并集成二极管与高低侧FET，与同类
该 TPS54061 解决方案面积仅为 125 平方毫米，集成高侧及低侧功率 MOSFET，可提高效率，充分满足工业自动化、4 mA 至 20 mA 传感器控制应用以及智能电表、以
简化外部补偿和灵活选择元件,工作静态电流90uA,关端电流1.4uA,开关频率50kHz到1100kHz可调,主要用在4-20mA电流回路传感器,工业过程控制,计量和安全系统,高效地替代高压线性稳压器.本文介绍了TPS54061
该 TPS54061 解决方案面积仅为 125 平方毫米，集成高侧及低侧功率 MOSFET，可提高效率，充分满足工业自动化、4 mA 至 20 mA 传感器控制应用以及智能电表、以太网供电 (PoE)、
该TPS54061 解决方案面积仅为125 平方毫米，集成高侧及低侧功率MOSFET，可提高效率，充分满足工业自动化、4 mA 至20 mA 传感器控制应用以及智能电表、以太网供电(PoE)、计算及消费类设计需求
该 TPS54061 解决方案面积仅为 125 平方毫米，集成高侧及低侧功率 MOSFET，可提高效率，充分满足工业自动化、4 mA 至 20 mA 传感器控制应用以及智能电表、以太网供电 (PoE)、
该 TPS54061 解决方案面积仅为 125 平方毫米，集成高侧及低侧功率 MOSFET，可提高效率，充分满足工业自动化、4 mA 至 20 mA 传感器控制应用以及智能电表、以太网供电 (PoE)、
