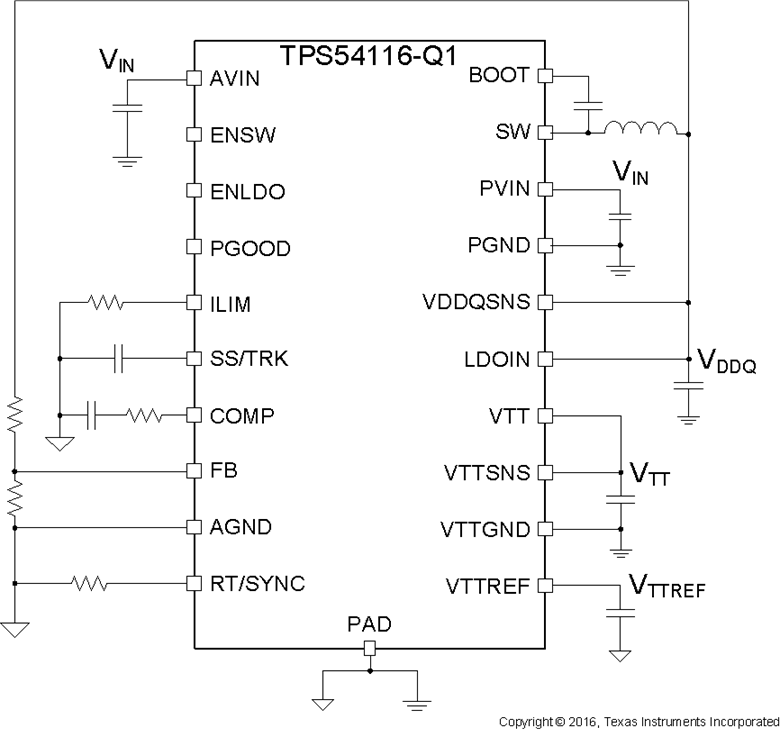

TPS54116-Q1 器件是一款功能全面的 6V、4A 同步降压转换器，其配有两个集成型 MOSFET 以及带 VTTREF 缓冲参考输出的 1A 拉/灌电流双倍数据速率 (DDR) VTT 终端稳压器。
TPS54116-Q1 降压稳压器通过集成 MOSFET 和减小电感尺寸来最大限度减小解决方案尺寸，开关频率最高达 2.5MHz。开关频率可设置在中波频段以上以满足噪声敏感型 应用 的需求，而且能够与外部时钟同步。同步整流使频率在整个输出负载范围内保持为固定值。效率通过集成 25毫欧 低侧 MOSFET 和 33毫欧 高侧 MOSFET 得到了最大限度的提升。逐周期峰值电流限制在过流状态下保护器件，并且可通过 ILIM 引脚上的电阻进行调整，从而针对小尺寸电感进行优化。
VTT 终端稳压器仅利用 2 × 10µF 的陶瓷输出电容即可保持快速瞬态响应，从而减少外部组件数量。TPS54116-Q1 使用 VTT 进行远程感测，从而实现最佳的稳压效果。
该器件可利用使能引脚进入关断模式，从而使电源电流降至 1µA。欠压闭锁阈值可通过任一使能引脚上的电阻网络进行设置。VTT 和 VTTREF 输出被 ENLDO 禁用时会进行放电。
该器件具备全集成特性，并且采用小尺寸的 4mm × 4mm 耐热增强型 WQFN 封装，最大限度地减小了 IC 尺寸。
因此，在此文中，当尝试使用TI新型TPS54116-Q1 DDR内存电源解决方案作为示例在2MHz条件下操
