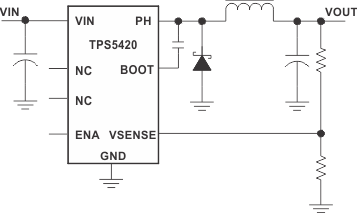

TPS5420是一个集成了低阻高侧n通道MOSFET的高输出电流PWM变换器。在具有所列特性的基板上包括一个高性能电压误差放大器，该放大器在瞬态条件下为精度提供轻电压调节;欠压闭锁电路，防止在输入电压达到5.5 V时启动;一种内部设置的慢启动电路，以限制涌流;并设计了电压前馈电路，提高了暂态响应。使用ENA引脚，关闭电源电流通常减少到18µA。其他功能包括交流高使能、过流限制、过压保护和热关闭。为了减少设计复杂性和外部组件数量，TPS5420反馈回路进行了内部补偿。

TPS5420器件采用易于使用的8引脚SOIC封装。提供对模块和Designer软件工具的评估，以帮助快速实现高性能电源设计，以满足积极的设备开发周期。
