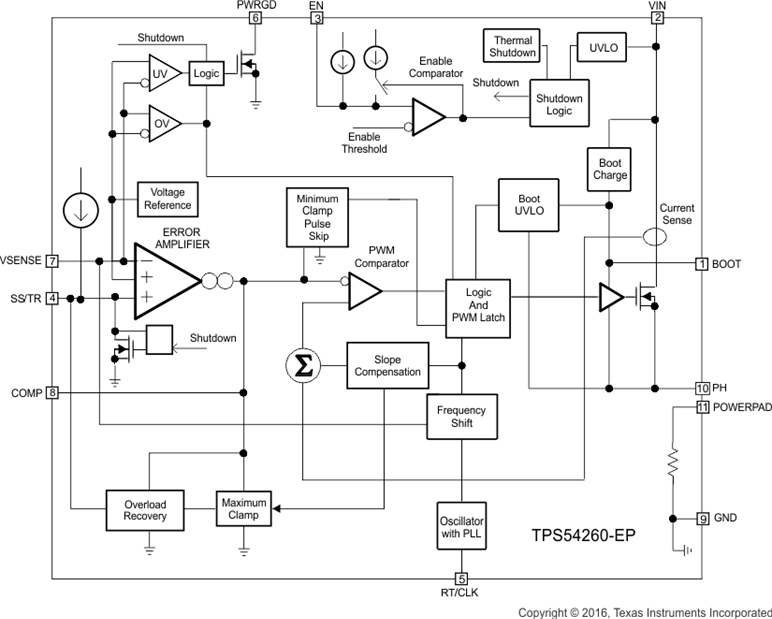

TPS54260-EP 器件是一款集成了高侧 MOSFET 的 60V、2.5A 降压稳压器。它具有电流模式控制功能，可轻松实现外部补偿并灵活选择组件。低纹波脉冲跳跃模式可将无负载的稳压输出电源电流减小至 138µA。它使用了使能引脚，在该引脚为低电平时，关断电源电流
将降至 1.3µA。
欠压锁定在内部设定为 2.5V，但可采用使能引脚将之提高。输出电压启动斜坡由慢启动引脚控制，我们还可以通过配置该引脚来控制排序和跟踪。开漏电源状态良好信号表示输出处于标称电压的 94% 至 107% 之内。
宽开关频率范围允许对效率及外部组件尺寸进行优化。频率折返和热关断功能在过载情况下保护部件。
TPS54260-EP 采用 10 引脚热增强型 HVSSOP 封装和 10 引脚 3mm × 3mm VSON 封装。
下面是 [TPS54260反向电源电路图]的电路图 TPS54260反向电源电路图(责任编辑：电路图)
下面是 [TPS54260 EVM-597电路图]的电路图 TPS54260 EVM-597电路图(责任编辑：电路图)
下面是 [TPS54260输出3.3V设计电路]的电路图 TPS54260输出3.3V设计电路(责任编辑：电路图)
下面是 [TPS54260设计的3.8V输出电路]的电路图 TPS54260设计的3.8V输出电路(责任编辑：电路图)
TPS54260应用电路 如图为TPS54260应用电路图。TPS54260为60V输入电压,2.5A降压SWIFT转换器。
下面是 [基于TPS54260设计的12V到3.8V GSM电源电路]的电路图 基于TPS54260设计的12V到3.8V GSM电源电路(责任编辑：电路图)
下面是 [基于TPS54260设计的24V到4.2V的GSM电源电路图]的电路图 基于TPS54260设计的24V到4.2V的GSM电源电路图(责任编辑：电路图)
该款具有集成型高侧 fet 的最新 tps54260 单片同步开关转换器可为 12 v、24 v 以及 48 v 负载点设计方案与 gsm/gprs 模块实现高达 95% 的效率与低工作电流，可充分满足电子式电表tps54260 可提供包括电流模式
基于TPS54260的反向电源电路图如下所示：
下面是 [ EVM-597电路图]的电路图 TPS54260 EVM-597电路图 以上内容源自网络
