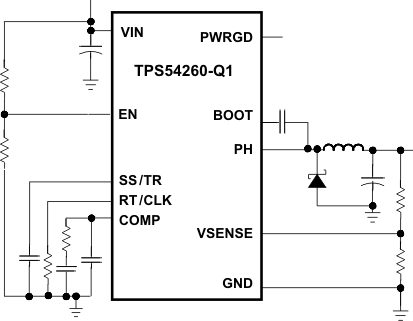

TPS54260-Q1器件是一个60v, 2.5 a降压稳压器，集成了高侧MOSFET。电流模式控制提供简单的外部补偿和灵活的组件选择。低纹波脉冲跳过模式降低空载，稳压输出电源电流到138µA。使用使能引脚，关闭电源电流降低到
1.3-µA，当使能引脚低时。
欠压锁定在内部设置为2.5 V，但可以使用使能引脚增加。输出电压启动斜坡由慢启动引脚控制，慢启动引脚也可以配置为测序和跟踪。漏极功率良好信号表明输出在标称电压的94%到107%范围内。
宽开关频率范围允许效率和外部元件尺寸的操作。频率折叠和热关闭保护在过载条件下的部分。
TPS54260-Q1有10引脚热增强HVSSOP和10引脚3-mm × 3-mm VSON封装。
下面是 [TPS54260反向电源电路图]的电路图 TPS54260反向电源电路图(责任编辑：电路图)
下面是 [TPS54260 EVM-597电路图]的电路图 TPS54260 EVM-597电路图(责任编辑：电路图)
下面是 [TPS54260输出3.3V设计电路]的电路图 TPS54260输出3.3V设计电路(责任编辑：电路图)
下面是 [TPS54260设计的3.8V输出电路]的电路图 TPS54260设计的3.8V输出电路(责任编辑：电路图)
TPS54260应用电路 如图为TPS54260应用电路图。TPS54260为60V输入电压,2.5A降压SWIFT转换器。
下面是 [基于TPS54260设计的12V到3.8V GSM电源电路]的电路图 基于TPS54260设计的12V到3.8V GSM电源电路(责任编辑：电路图)
下面是 [基于TPS54260设计的24V到4.2V的GSM电源电路图]的电路图 基于TPS54260设计的24V到4.2V的GSM电源电路图(责任编辑：电路图)
该款具有集成型高侧 fet 的最新 tps54260 单片同步开关转换器可为 12 v、24 v 以及 48 v 负载点设计方案与 gsm/gprs 模块实现高达 95% 的效率与低工作电流，可充分满足电子式电表tps54260 可提供包括电流模式
基于TPS54260的反向电源电路图如下所示：
下面是 [ EVM-597电路图]的电路图 TPS54260 EVM-597电路图 以上内容源自网络
