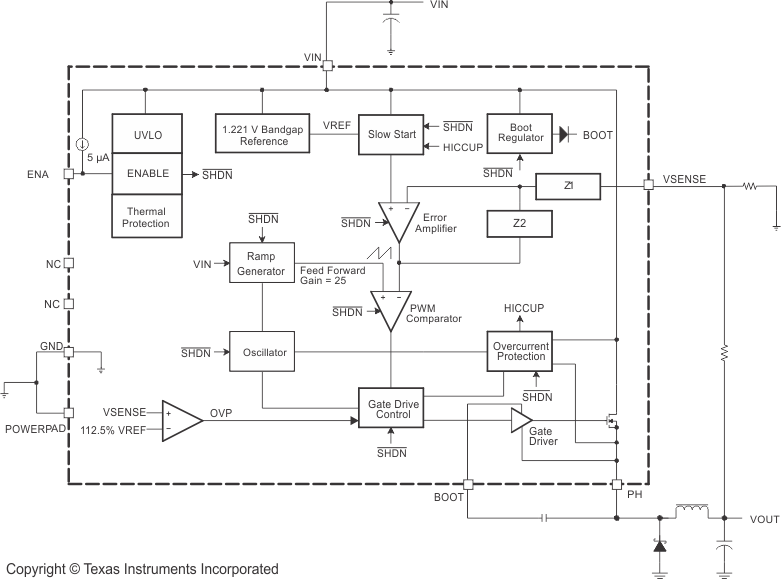

TPS543x是一个高输出电流PWM变换器，集成了一个低电阻，高侧n通道MOSFET。在具有所列特性的基板上包括一个高性能电压误差放大器，该放大器在瞬态条件下为精度提供轻电压调节;欠压闭锁电路，防止在输入电压达到5.5 V时启动;一种内部设置的慢启动电路，以限制涌流;并设计了电压前馈电路，提高了暂态响应。使用ENA引脚，关闭电源电流通常减少到18µA。其他功能包括交流高使能、过流限制、过压保护和热关闭。为了减少设计复杂性和外部组件数量，TPS543x反馈回路进行了内部补偿。TPS5431适用于23v以上的电力轨道。TPS5430可调节多种电源，包括24v总线。
TPS543x器件采用热增强、易于使用的8针SOIC PowerPAD 封装。提供对模块和Designer软件工具的评估，以帮助快速实现高性能电源设计，以满足积极的设备开发周期。
【用 途】 DC/DC开关电源转换芯片【性能 参数】 采用双列8脚封装。 引脚配置图：【互换 兼容】【用 途】 【性能 参数】【互换 兼容】【用 途】&nb
TPS5430是TI公司最新推出的一款性能优越的DC /DC开关电源转换芯片。我们对其进行了开发， 并将其应用到了TJ - 2型体积式应变仪的数据采集系统。二、TPS5430简介1.T
摘要：TPS5430是TI （美国德州仪器公司） 最新推出的一款DC/DC开关电源转换芯片。其优越的性能使得它刚刚上市就受到广泛关注。
ti 非同步 tps5430 swift™转换器能够实现 9
便携式B超系统内部使用的电源比较复杂，外部适配器和电池的电源必须经过DC/DC转换，以转换成系统需要的电压。为了降低电源上的无用消耗，提高电池使用效率，系统主板、B超控制板、液晶显示器以及键盘的电源采用开关电源供电。便携B超电源的整体设计图1为便携B超电源的整体设计方框图。便携B超电源输入电压有两种：一是电源适配器输入，电压为18V，二是电池输入，电压为14.4V。要求实现两
采用TPS5430 降压电路和MAX167 4 升压电路，由LM393、ICL7660 等元件构成的切换电路为控制核心，设计具有自启动功能的电能收集充电器。
内容摘要：TPS5430是TI (美国德州仪器公司) 最新推出的一款DC/DC开关电源转换芯片。其优越的性能使得它刚刚上市就受到广泛关注。
ti非同步tps5430 swift™转换器能够实现90%以上的电源效率以及2%的输出电压精度（低至
采用TPS5430 降压电路和MAX167 4 升压电路，由LM393、ICL7660 等元件构成的切换电路为控制核心，设计具有自启动功能的电能收集充电器。
当FET开关闭合时（TPS5430内部），其将输入电压连接到电感，并在L1中形成电流。环流二极管v2提供了开关断开时的电流路径。电感可对流经LED的电流起到平滑的
