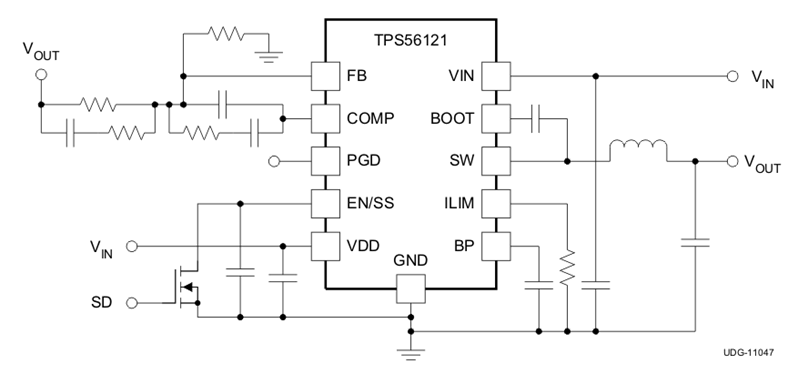

TPS56121 是一款工作电源电压在 4.5 V 与14 V 之间 的高效率大电流同步降压转换器。该器件可在高达 15 A 的负载下产生低至 0.6 V 的输出电压。 集成型 NexFET 功率 MOSFET 可带来小型化与易用性优势。
该器件可通过电压前馈补偿实施电压模式控制，能够在输入电压变化时立即做出响应。
TPS56121 采用热增强型 22-引 PQFN (DQP) PowerPAD 封装。
该器件支持高度的设计灵活性，可提供各种用户可编程功能，其中包括软启动、过流保护 (OCP) 级以及环路补偿。 OCP 级可通过由 ILIM 引脚连接至电路接地的单个外部电阻器进行编程。 在初始上电排序过程中，该器件可进入校准环节，测量 ILIM 引脚电压，并设置内部l OCP 电压级。 在工作中，可在通电时通过将可编程 OCP 电压级与整个低侧 FET 的电压压降进行比较来判断是否为过流状况。 然后，其可在消除故障后进入关断／重启环节。
【用 途】 降压转换器【性能 参数】 采用热增强型22引脚PQFN（DQP）PowerPAD封装，工作电源电压在4.5V与14V之间的高效率大电流同步降压转换器。在高达15A的负载下产生低至0.6V的输出电压。 该器件支持高度的设计灵活性，可提供各种用户可编程功能，其中包括软启动、过流保护 （OCP） 级以及环路补偿。
摘要：TPS56121 是一款工作电源电压在 4.5 V 与 14 V 之间的高效率大电流同步降压转换器。该器件可在高达 15 A 的负载下产生低至 0.6 V 的输出电压。TPS56121 采用热增强型 22 引脚 PQFN (DQP) PowerPAD 封
美国德州仪器(TI)天津举办的模拟技术研讨会上，公布了集成有NexFETMOSFET技术的两款降压转换器TPS56221与TPS56121，采用22引脚5mmx6mmQFN封装。
最新 TPS56121 15 A、14 V 同步开关转
最新 TPS56121 15 A、14 V 同步开关
德州仪器(TI)推出15A与25ASWIFT™降压转换器TPS56121和TPS56221，将其SWIFT系列产品延伸至更强电流应用的领域，又可帮助工程师在功率密度、效率以及热管理设计方面有所突破
