TPS6104x是一款高频升压转换器，专用于中小LCD偏置电源和白光LED背光电源。该设备是理想的产生输出电压高达28v的双芯镍氢/镍镉或单芯锂离子电池。该部件也可以用来产生标准3.3 v或5 v到12 v的电源转换。
TPS6104x具有高达1 MHz的开关频率。这个频率允许使用小的外部组件使用陶瓷和钽输出电容器。加上薄的WSON封装，TPS6104x提供了一个非常小的整体尺寸解决方案。TPS61040器件内部有一个400 ma的开关电流限制，而TPS61041器件有一个250 ma的开关电流限制，提供更低的输出电压纹波，并允许使用更小的形式因子电感用于更低的功率应用。低静止电流(通常为28µA)加上操作化的控制方案，允许设备在en再负载电流范围内以非常高的效率运行。
【用 途】 高频率升压转换器【性能 参数】 采用双列5脚封装。 引脚配置图：【互换 兼容】 当输出电压总是比输入电压大时，最好采用升压转换电路，如下图所示。该电路的U1有一
TPS61040/41是一款高频低功耗升压转换器，专门用于中小型LCD偏压和白光LED背光照明。使用时可由两节镍氢/镍镉电池或单节锂离子电池产生高达28V的输出电压。TPS61040/41的开关频率高达1MHz,功耗低（静态电流典型值28μA）。封装及引脚功能TPS61040/41采用SOT-23-5或SON-6封装如图1所示，其引脚功能如表1所示。

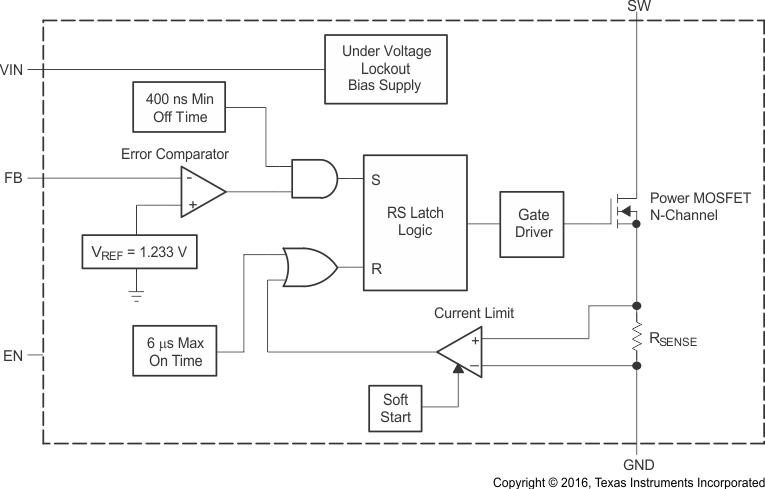

TPS61040/41内部MOSFET开关Q1导通，并逐步增加了从VIN通过L1、Q1和内部电流检测电阻RSENSE的电流量。TPS61040/41的FB（反馈）脚检测输出电压，只要反馈电压低于参考电压（典型值1.233V），则内部Q1导通，电流增大；当电感L1电流达到内部设置峰值电流ILM（TPS61040为400mA或TPS61041
充电装置采用TI公司的 TPS61040芯片和TPS61070芯片构成两级BOOST升压电路为电容充电。
在此，我们将介绍一款采用德州仪器 (TI) TPS61040 白光 LED驱动器的电路，其在不使用微处理器的情况下同样也可以实现开关时的渐进性发光变化。
充电装置采用TI公司的TPS61040芯片和TPS61070芯片构成两级BOOST升压电路为电容充电。主系统供电采用TI公司的TPS54331芯片构成BUCK降压电路，在轻载条件下仍具有较高电源效率。
