TPS61160和TPS61161采用40v额定集成开关FET，是串联驱动led的升压转换器。升压转换器以600khz固定开关频率运行，以减少输出纹波，提高转换效率，并允许使用小型外部组件。

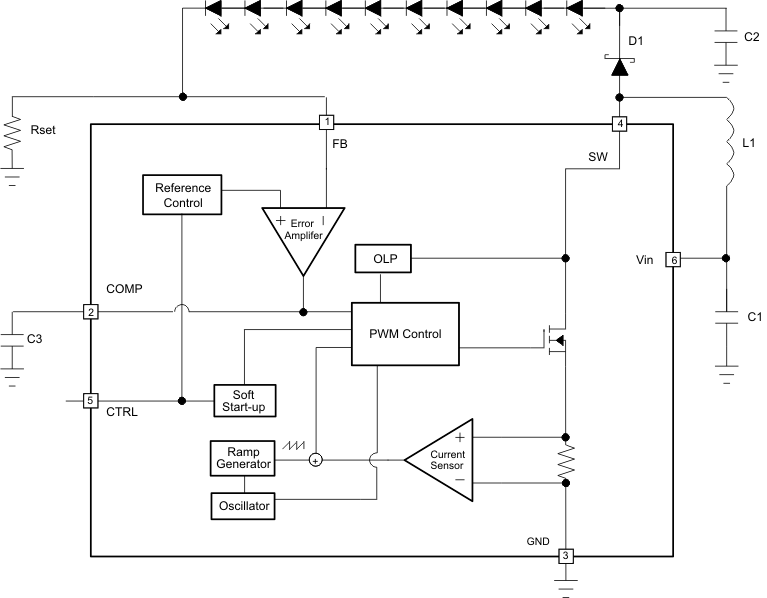

白色LED默认电流设置与外部传感器电阻R(set)，反馈电压调节到200mv，如图。在操作过程中，可以通过CTRL引脚使用单线数字接口(EasyScale协议)来控制LED电流。另外，一个脉宽调制(PWM)信号可以应用于CTRL引脚，通过占空比决定反馈参考电压。在数字或PWM模式下，TPS61160和TPS61161不突发LED电流;因此，它们不会在输出电容上产生可听见的噪声。为了达到最大保护，该设备具有集成的开式LED保护，使TPS61160和/或TPS61161禁用，以防止输出电压在开式LED条件下超过设备的绝对最大电压。
TPS61160和TPS61161可采用节省空间的2毫米× 2毫米WSON封装，并带有热垫。
对于所有可用的包装，请参阅数据表末尾的可订购的附录。
【用 途】 LED升压转换器【性能 参数】 采用6-PIN 2mm x 2mm x 0.8mm QFN小体积封装。TPS61160集成了0。6A的电流开关,目标应用为具有小型显示屏的便携式应用与电池供电型应用,如便携式游戏机、GPS系统以及智能电话中的3英寸或4英寸小型LCD显示屏背光技术。TPS61160能驱动多达6个LED,支
TPS61160用于26V LED开路保护6个LED和TPS61161 38V LED开路10个LED Pretection。2%的精度为200mV参考电压。它具有灵活的数字和PWM亮度控制。
TI 美国德州仪器公司 TPS61160 和 TPS61161
