TPS61165-Q1 器件是一款升压转换器，配有额定电压为 40V 的集成开关场效应晶体管 (FET)，可驱动 LED 串。此升压转换器运行在 1.2MHz 固定开关频率下且具有 1.2A 开关电流限制，并且能够通过一个高亮度 LED 实现通用照明。

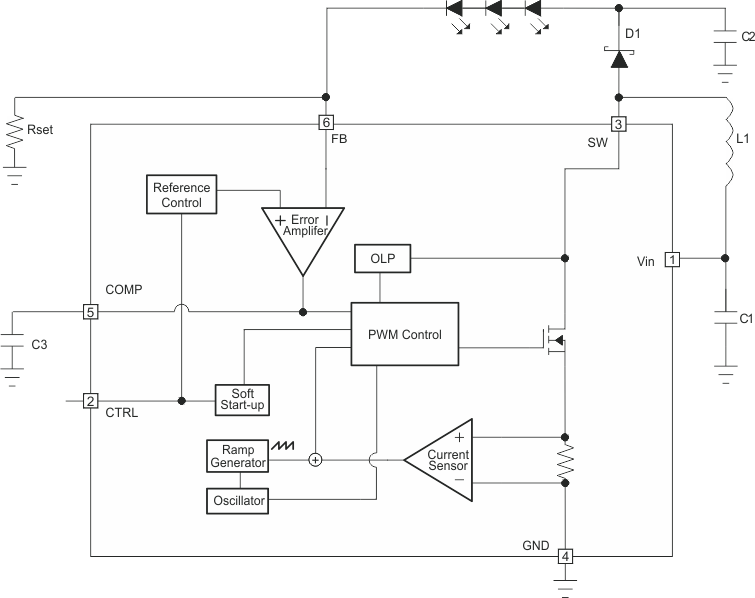

默认的白光 LED 电流通过外部传感器电阻 Rset 设置，反馈电压稳压至 200mV，如部分所示。在运行期间，可经由单线数字接口（EasyScale协议）通过 CTRL 引脚来控制 LED 电流。或者，可通过占空比确定的反馈基准电压来将脉宽调制(PWM)信号应用到CTRL引脚上。在数字或 PWM 模式下，TPS61165-Q1 器件不会突发 LED 电流，因此不会在输出电容上产生可闻噪声。为提供最佳保护，TPS61165-Q1 器件 集成 了 LED 开路保护特性，该特性会在 LED 开路状态下禁用 TPS61165-Q1，以防止输出电压超过其最大绝对额定电压。
TPS61165-Q1 器件采用 SOT-23 封装。
TPS61165：40 V高亮度 LED 驱动器；达 18V 的宽泛输入电压范围；40V、1.2A 的集成型高效率开关 FET；1.2 MHz 的开关频率；电源效率高达 90%；32 步进单线数字调光或TPS61165目标应用为具有小型显示屏的便携式应用与电池供电型应用，如便携式游戏机、GPS 系统以及智能电话中的 3 英寸或 4 英
TI 公司的TPS61165时能管理多个高亮度LED的升压DC/DC转换器，集成了40V, 1.2A的电流开关，工作在1.2MHz固定开关频率，输入电压3伏到18伏，输出电压可高达38伏，可支持多达3个大功率本文介绍了TPS61165的主要性能特性，典型应用以及其它多种应用电路图, TPS61165EVM-283评估模块电路图和材料清单。TI BOOST CONVERTER MANAGES
新型TPS61165器件具备优异的高性能特性以及3V～18V的宽泛输入电压范围，使设计人员能够在采用单节电池供电的应用或9V/12V总线负载点设计中高效管理多个高功率LED。TPS61165通过数字单线接口或脉宽调制(PWM)信号来控制LED的亮度。数字接口可对内部寄存器进行编程，以将LED电流设置为32个对数步长值之一。此外，该转换器还具
新型TPS61165器件具备优异的高性能特性以及3V～18V的宽泛输入电压范围，使设计人员能够在采用单节电池供电的应用或9V/12V总线负载点设计中高效管理多个高功率LED。TPS61165通过数字单线接口或脉宽调制(PWM)信号来控制LED的亮度。数字接口可对内部寄存器进行编程，以将LED电流设置为32个对数步长值之一。此外，该转换
新型TPS61165器件具备优异的高性能特性以及3V～18V的宽泛输入电压范围，使设计人员能够在采用单节电池供电的应用或9V/12V总线负载点设计中高效管理多个高功率LED。TPS61165通过数字单线接口或脉宽调制(PWM)信号来控制LED的亮度。数字接口可对内部寄存器进行编程，以将LED电流设置为32个对数步长值之一。此外，该转换器还具
新型TPS61165器件具备优异的高性能特性以及3V～18V的宽泛输入电压范围，在采用单节电池供电的应用或9V/12V总线负载点设计中高效管理多个高功率LED。TPS61165通过数字单线接口或脉宽调制(PWM)信号来控制LED的亮度。数字接口可对内部寄存器进行编程，以将LED电流设置为32个对数步长值之一。此外，该转换器还具有多种内置保护特性，如
新型TPS61165器件具备优异的高性能特性以及3V～18V的宽泛输入电压范围，使设计人员能够在采用单节电池供电的应用或9V/12V总线负载点设计中高效管理多个高功率LED。TPS61165通过数字单线接口或脉宽调制(PWM)信号来控制LED的亮度。数字接口可对内部寄存器进行编程，以将LED电流设置为32个对数步长值之一。此外，该转换器还具有多种内置保护特性
新型TPS61165器件具备优异的高性能特性以及3V～18V的宽泛输入电压范围，使设计人员能够在采用单节电池供电的应用或9V/12V总线负载点设计中高效管理多个高功率LED。TPS61165通过数字单线接口或脉宽调制(PWM)信号来控制LED的亮度。数字接口可对内部寄存器进行编程，以将LED电流设置为32个对数步长值之一。此外，该转换器还具
新型TPS61165器件具备优异的高性能特性以及3V～18V的宽泛输入电压范围，使设计人员能够在采用单节电池供电的应用或9V/12V总线负载点设计中高效管理多个高功率LED。TPS61165通过数字单线接口或脉宽调制(PWM)信号来控制LED的亮度。数字接口可对内部寄存器进行编程，以将LED电流设置为32个对数步长值之一。此外，该转换器还具
