TPS61170-Q1 是一款集成 1.2A/40V 功率金属氧化物半导体场效应晶体管 (MOSFET) 的单片高压开关稳压器。该器件可配置为多种标准开关稳压器拓扑，包括升压和 SEPIC。该器件通过其宽输入电压范围 支持 需要由多节电池或经稳压的 5V/12V 电源轨提供输电压的应用。
TPS61170-Q1 的工作开关频率为 1.2MHz，允许使用薄型电感和低值陶瓷输入和输出电容。外部回路补偿组件支持用户灵活优化回路补偿和瞬态响应。此器件内置保护 特性，例如逐脉冲过流限制、软启动和热关断。
FB 引脚可调节为基准电压
1.229V。该基准电压可使用通过 CTRL 引脚连接的单线制数字接口（EasyScale协议）进行降低。另外，也可将一路脉宽调制 (PWM) 信号施加于 CTRL 引脚。该信号的占空比可按比例降低反馈基准电压。
TPS61170-Q1 采用 6 引脚 2mm ×
2mm SON 封装，适用于紧凑型电源解决方案。

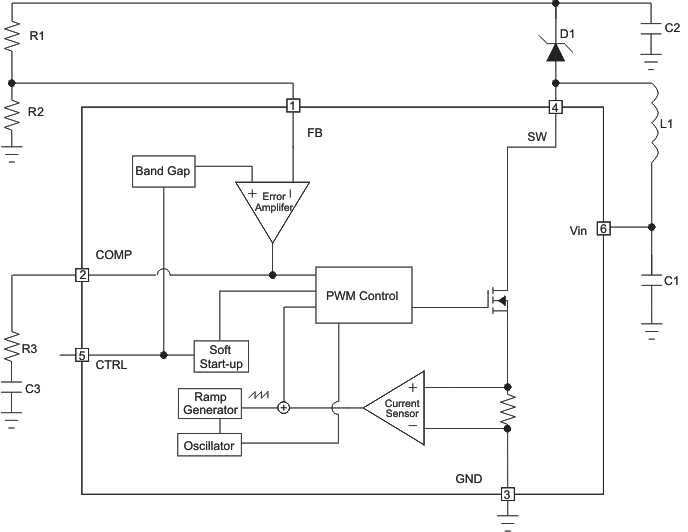

TI公司的TPS61170是单片高压开关升压稳压器，它集成了1.2A40V功率MOSFET，可以配置成多种标准稳压器，包括升压稳压器和SEPIC。TPS61170的输入电压3-18伏，输出电压可高达38伏，广泛用于5V到12V和24V,12V到24V的升压转换以及ADSL调制解调器。本文介绍了TPS61170的主要性能，方框图以及各种典型应用电路图和评估板电路图与材料清单。
TI 公司的TPS61170 是单片高压开关升压稳压器，它集成了1.2A40V 功率 MOSFET，可以配置成多种标准稳压器，包括升压稳压器和SEPIC。TPS61170的输入电压3-18伏，输出电压可高达38伏，广泛用于5V到12V和24V,12V到 24V的升压转换以及ADSL调制解调器。本文介绍了TPS61170的主要性能，方框图以及各种典型应用电路图和评估板电路图与材料清单。1.2A Hi
