TPS61170是一个单片高压开关稳压器，集成了1.2 a, 40 v功率MOSFET。该设备可以配置在几种标准的开关调节器拓扑，包括升压和SEPIC。该设备有一个广泛的输入电压范围，以支持应用与输入电压从多芯电池或调节5-V, 12-V电源轨道。
TPS61170工作在1.2 mhz的开关频率，允许使用低剖面电感和低值陶瓷输入和输出电容器。组件上的外部环路补偿使用户可以灵活地对瞬态响应和环路补偿进行操作。该设备具有内置的保护功能，如脉冲逐脉冲过流限制、软启动和热关闭。
FB引脚调节到1.229 V的参考电压。参考电压可以通过CTRL引脚使用单线数字接口(Easyscale 协议)降低。另外，一个脉宽调制(PWM)信号可以应用于CTRL引脚。信号的占空比适当地降低反馈参考电压。
TPS61170采用6pin 2mm × 2mm QFN封装，可提供紧凑的电源解决方案。

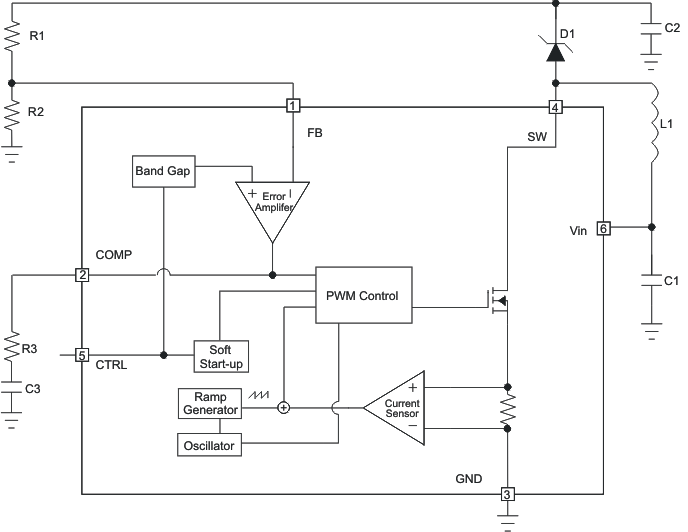

TI公司的TPS61170是单片高压开关升压稳压器，它集成了1.2A40V功率MOSFET，可以配置成多种标准稳压器，包括升压稳压器和SEPIC。TPS61170的输入电压3-18伏，输出电压可高达38伏，广泛用于5V到12V和24V,12V到24V的升压转换以及ADSL调制解调器。本文介绍了TPS61170的主要性能，方框图以及各种典型应用电路图和评估板电路图与材料清单。
TI 公司的TPS61170 是单片高压开关升压稳压器，它集成了1.2A40V 功率 MOSFET，可以配置成多种标准稳压器，包括升压稳压器和SEPIC。TPS61170的输入电压3-18伏，输出电压可高达38伏，广泛用于5V到12V和24V,12V到 24V的升压转换以及ADSL调制解调器。本文介绍了TPS61170的主要性能，方框图以及各种典型应用电路图和评估板电路图与材料清单。1.2A Hi
【用 途】 高压升压转换电路【性能 参数】 采用2毫米×2毫米QEN封装, 该器件为40V、1.2AFET与3V至18V宽输入电压范围的微小型高压升压转换器。这款高效器件支持升压、单端初级电感转换器（SEPIC）以及反向拓扑，可用于调节单或双节锂离子电池输入。该转换器采用2毫米×2毫米QEN封装，简化了工业或医疗
tps61170 的固定开关工作频率为 1.2mh
tps61170 的固定开关工作频率为 1.2
