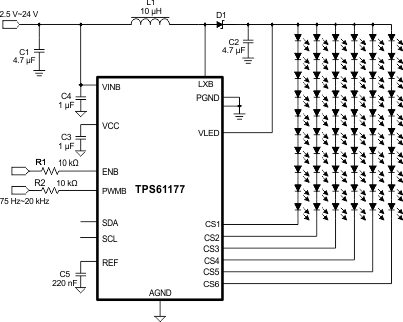

TPS61177集成电路为笔记本LCD背光提供了一个高度集成的WLED驱动解决方案。该器件内置了集成1.8A /40V功率MOSFET的高效升压调节器。6个电流汇聚调节器提供高精度的电流调节和匹配。总的来说，该设备可以支持多达72个WLEDs。此外，升压输出自动调整其电压到WLED正向电压，以实现效率最大化。

TPS61177支持模拟调光、模拟/PWM调光和直接PWM调光方式。在模拟调光模式下，每个CS电流根据PWMB引脚上的占空比信息线性变化。在模拟和PWM混合调光模式下，输入PWM占空比信息被转换为模拟信号来控制WLED电流线性超过25%到100%的亮度区域。当模拟电流降至25%时，该装置还允许增加PWM调光。在25%以下，模拟信号将转换为PWM占空比信息，以控制WLED电流的开/关，并将WLED电流平均降低到1%。加PWM调光的频率与PWMB引脚上输入PWM频率相同。而TPS61177也支持直接PWM调光方法，在直接PWM调光模式下，WLED电流开关与输入PWM信号同步。
