TPS62770

采用 WCSP 封装且具有 360nA Iq 降压和高达 15V 升压功能的微型单芯片双重解决方案

TPS62770产品信息:

TPS62770 是一套面向可穿戴 应用 的超小型电源解决方案,其包括一个 370nA 超低 Iq 降压转换器、一个受转换率控制的负载开关以及一个双模式降压转换器。该降压转换器的输出电压可通过三个 VSEL 引脚在 1.0V、1.05V、1.1V、1.2V、1.8V、1.9V、2.0V 和 3.0V 之间选择。可以在运行期间更改输出电压。在关断模式下,该降压转换器的输出拉至 GND。集成的负载开关从内部连接至降压转换器的输出, 并且 接通阶段可控制转换率。关闭后,其输出连接到 GND。

双模式降压转换器既可以生成最高达 15V 的恒定输出电压(例如 PMOLED 电源),也可以提供恒定输出电流(例如 LED 背光电源)。输出电压可通过外部电阻最高调节至 15V,也可以通过将 FB 引脚连接至 VIN 设为 12V 固定电压。该器件 具有 17.7V 内部过压保护,用于 FB 节点悬空或接地情况。该器件包含内部整流器和负载断开功能。用作恒定输出电流驱动器时,该器件可为模拟转换器提供 PWM,以便其根据 PWM 信号的占空比按比例减小基准电压。

该器件采用小型 16 引脚 0.4mm 间距的 WCSP 封装。

TPS62770数据手册:

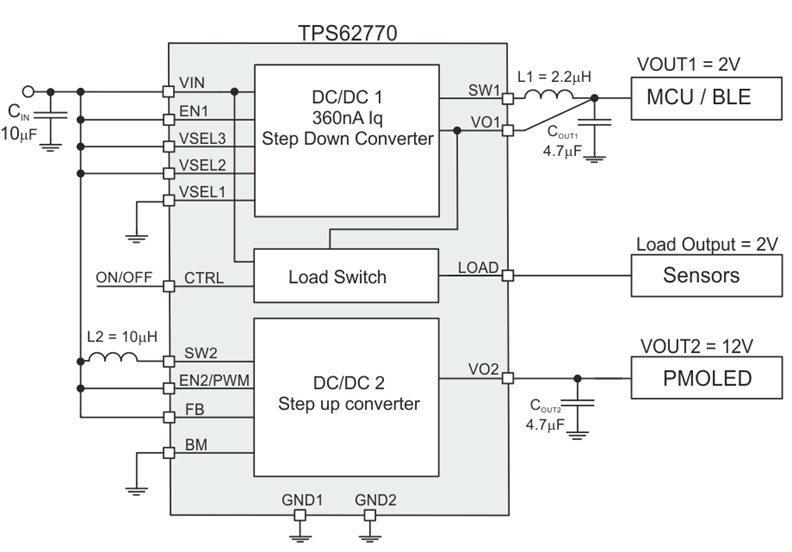

TPS62770引脚功能、电路图:
