TPS6510x系列提供了一个小巧的电源解决方案，提供薄膜晶体管(TFT)液晶显示器所需的所有三种电压。辅助线性调节器控制器可用于产生3.3 v逻辑电源轨，用于仅由5 v电源轨供电的系统。

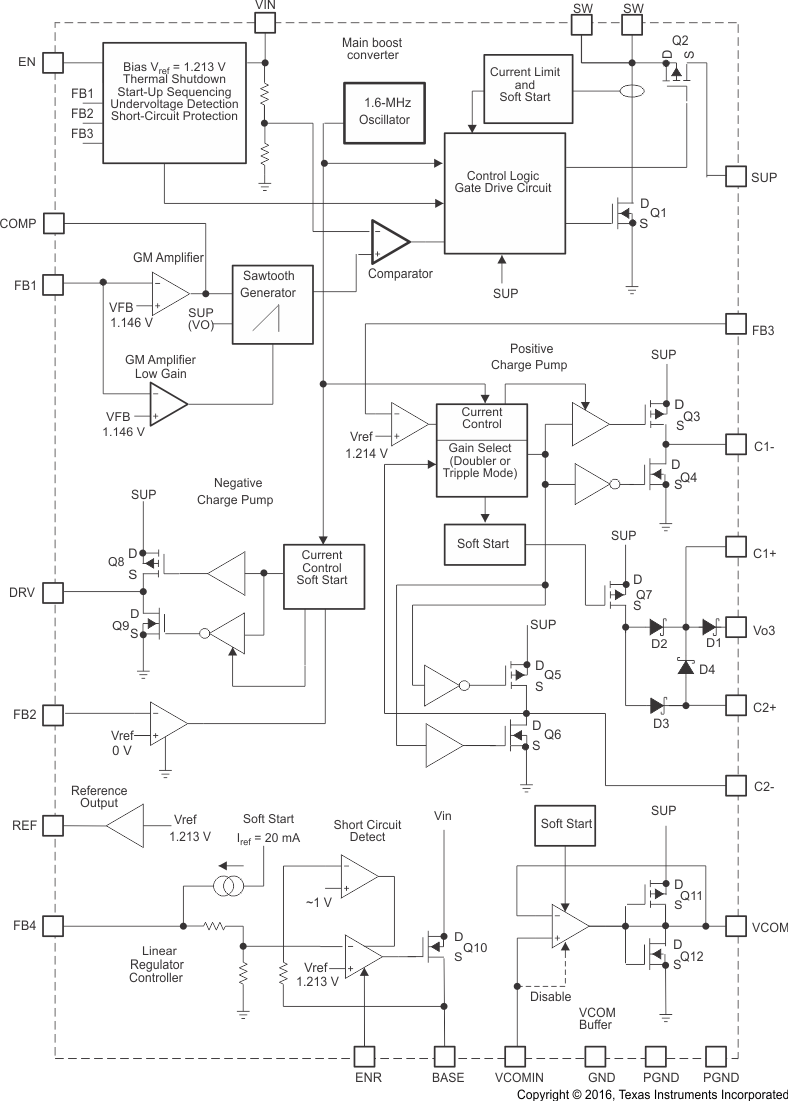

主输出V(O1)是一个1.6 mhz，固定频率的PWM升压转换器，为LCD显示提供源驱动电压。该设备有两个版本，不同的内部开关电流限制，允许使用更小的外部电感时，需要更低的输出功率。TPS65100/01的典型开关电流限制为2.3 a，而TPS65105的典型开关电流限制为1.37 a。一个完全集成的可调电荷泵倍/三倍器提供了正LCD栅极驱动电压。外部可调负电荷泵提供负栅极驱动电压。由于电荷泵的高1.6 mhz开关频率，可以使用廉价的小型220-nF电容器。
TPS6510x系列有一个集成的VCOM缓冲器来为LCD背板供电。对于仅由5 V供电的LCD面板，TPS6510x系列有一个线性稳压器控制器，使用外部晶体管为数字电路提供稳压3.3 V输出。为了最大的安全，TPS65100/05进入关闭，一旦一个输出是不正常的。通过将输入或使能(EN)引脚切换到GND，可以再次使能设备。当其中一个输出低于功率良好阈值时，TPS65101不进入关机。
TPS65105是一个专门为TFT-LCD显示器供电而设计的，能够提供三路输出电压的混合式DC/DC变换器集成电路芯片。基于TI公司的TPS65105，设计了针对7寸TFT液晶屏的供电电路，并解决了TPS65105的上电时序问题。实践表明，该方案是一个稳定可靠的TFT液晶的电源设计方案。0引言TPS65105是一个混合式DC/DC变换器集成电路芯片。它专门为薄膜式晶体管（TFT）LCD显示器供电而
摘要：TPS65105 是一个专门为TFT-LCD显示器供电而设计的，能够提供三路输出电压的混合式DC/DC变换器集成电路芯片。基于TI公司的TPS65105,设计了针对7寸TFT液晶屏的供电电路，并解决了TPS65105的上电时序问题。实践表明，该方案是一个稳定可靠的TFT液晶的电源设计方案。0 引言TPS65105 是一个混合式DC/DC变换器集成电路芯片。它专门为薄膜式晶体管（TFT）LCD
TPS65105是一个混合式DC/DC变换器集成电路芯片。它专门为薄膜式晶体管(TFT)LCD显示器供电而设计的，针对LCD的供电要求能够提供三路输出电压。
TPS65105 是一个混合式DC/DC变换器集成电路芯片。它专门为薄膜式晶体管(TFT)LCD 显示器供电而设计的，针对LCD 的供电要求能够提供三路输出电压。
TPS65105 是一个混合式DC/DC变换器集成电路芯片。它专门为薄膜式晶体管(TFT)LCD 显示器供电而设计的，针对LCD 的供电要求能够提供三路输出电压。
TPS65105是一个混合式DC/DC变换器集成电路芯片。它专门为薄膜式晶体管(TFT)LCD 显示器供电而设计的，针对LCD 的供电要求能够提供三路输出电压。
