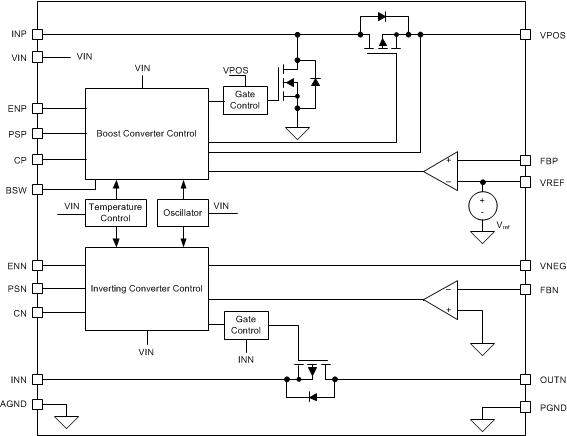

TPS6513x双输出直流-直流变换器属ng是一个及ve输出电压15 V和nega ve输出与输出电流电压-15 V 200 - ma在典型应用范围ons,根据输入电压输出电压ra o。总效率高达85%,设备是理想的便携式电池供电的设备。2.7 V ~ 5.5 V的输入电压范围支持电池供电或3.3 V或5v固定电源供电。TPS6513x采用小型4mm × 4mm VQFN-24封装。加上1.25 MHz的最小开关频率，该设备能够设计小型电源应用程序，因为它只需要几个小的外部组件。

该变换器以固定频率的PWM控制拓扑工作，如果启用省电模式，它在轻载电流时使用脉冲跳变模式。它的工作只有500-µA设备的静态电流。独立的使能引脚允许两种输出的上电和下电顺序。该设备具有内部电流限制过电压保护和热关机，在故障条件下具有最高的可靠性。
