TPS65160提供了一个紧凑的电源解决方案，提供薄膜晶体管(TFT)液晶面板所需的所有四种电压。由于其高电流能力，该设备是大屏幕显示器面板和液晶电视应用的理想选择。

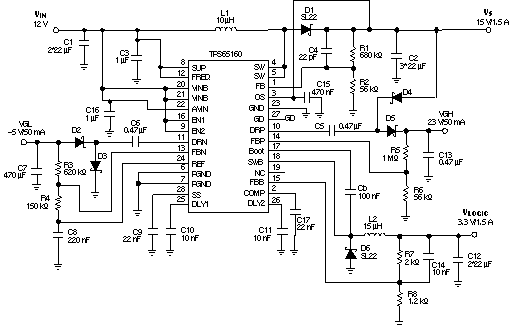

该设备可以直接从12v输入电压供电，产生偏置电压VGH和VGL，以及LCD面板的源电压V(S)和逻辑电压。该器件包括一个提供源电压V(S)的升压转换器和一个提供系统逻辑电压的降压转换器。正负电荷泵驱动提供可调的调节输出电压VGL和VGH来偏置TFT。升压和降压转换器，以及电荷泵驱动器，操作固定的开关频率为500khz或750khz，可由FREQ引脚选择。TPS65160包括可调电源启动顺序。该设备包括升压转换器的过压保护和降压转换器的短路保护，以及热关机等安全功能。此外，该设备集成了一个栅极驱动信号来控制隔离在MOSFET开关与V(S)或VGH串联。请参阅本数据表末尾的电路应用程序。
【用 途】 电源管理芯片【性能 参数】 采用TSSOP-28封装，输入电压范围从8V至14V，内建2.6A交换式升压转换器，为系统提供源极电压；而1.8A异步降压转换器供应逻辑电压，还提供可调整式稳压输出的正电荷泵浦及负电荷泵浦驱动器。 特点： &n
日前，德州仪器(TI)宣布推出高性能电源管理组件，这颗TPS65160不但具备高转换效率，还能满足薄膜晶体管(TFT)液晶屏幕的所有电压需求。这颗高集成度直流转换器直接使用12V电源，并提供安全的大电流控制能力，为现今大型液晶显示器和液晶电视最理想的电源管理组件TI最新单芯片TPS65160内建两个高效率的直流转换控制器、两个电荷泵浦、多种安全功能以及可调整式开机电源顺序控制
日前，德州仪器(TI)宣布推出一款高性能电源管理器件——TPS65160，它不但具备高转换效率，还能满足薄膜晶体管(TFT)液晶屏幕的所有电压需求。TI最新单芯片TPS65160内置两个高效率的直流转换控制器、两个电荷泵、多种安全功能，以及可调式开机电源顺序控制。这颗集成器件的输入电压范围从8V至14V，内置2.6A
德州仪器(ti)宣布推出一款高性能电源管理器件——tps65160，它不但具备高转换效率，还能满足薄膜晶体管(tft)液晶屏幕的所有电压需求。ti最新单芯片tps65160内置两个高效率的直流转换控制器、两个电荷泵、多种安全功能，以及可调式开机电源顺序控制。这颗集成器件的输入
日前，德州仪器 (ti) 宣布推出高性能电源管理组件，这颗tps65160不但具备高转换效率，还能满足薄膜晶体管 (tft) 液晶屏幕的所有电压需求。ti最新单芯片tps65160内建两个高效率的直流转换控制器、两个电荷泵浦、多种安全功能以及可调整式开机电源顺序控制。这颗集成
日前，德州仪器宣布推出高性能电源管理组件，这颗TPS65160不但具备高转换效率，还能满足薄膜晶体管(TFT)液晶屏幕的所有电压需求。TI最新单芯片TPS65160内建两个高效率的直流转换控制器、两个电荷泵浦、多种安全功能以及可调整式开机电源顺序控制。这颗集成式组件的输入电压范围从8V至14V，内建2.6A交换
日前，德州仪器(TI)宣布推出高性能电源管理组件，这颗TPS65160不但具备高转换效率，还能满足薄膜晶体管(TFT)液晶屏幕的所有电压需求。TI最新单芯片TPS65160内建两个高效率的直流转换控制器、两个电荷泵浦、多种安全功能以及可调整式开机电源顺序控制。这颗集成式组件的输入电压范围从8V至14V，内建2.6A
