TRF7960和TRF7961器件是集成模拟前端和数据帧系统的13.56 mhz RFID阅读器系统，支持多种协议，包括ISO/IEC 14443 a和B, FeliCa 和ISO/IEC 15693。内置的编程操作使它适合于广泛的应用程序的接近和附近的fica上的系统。

读取器是通过在控制寄存器中选择所需的协议来配置的。直接访问所有控制寄存器允许根据需要微调各种阅读器参数。

该设备支持的数据速率高达848kbps与所有的帧和同步任务的ISO协议板上。其他标准甚至自定义协议都可以通过使用设备提供的一种直接模式来实现。这些直接模式让应用程序完全控制AFE，也获得访问原始子载波数据或无框架的，但已经iso格式的数据和相关(提取)时钟信号。

该接收机系统采用双输入接收机结构，以在鲁棒性上最大化通信。接收器还包括各种自动和手动增益控制操作。接收来自转发器、环境源或内部电平的信号强度可在RSSI寄存器中使用。

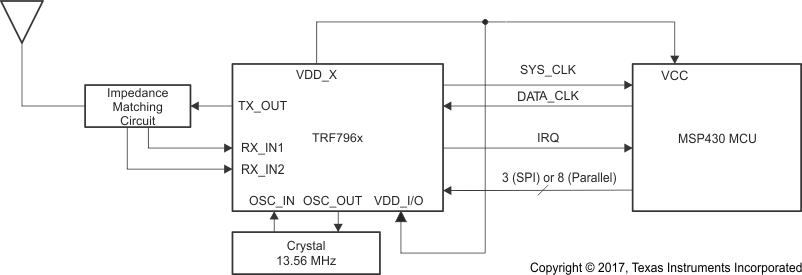

单片机与TRF796x读卡器之间可以使用SPI或并行接口进行通信。当使用内置的硬件编码器和解码器时，发送和接收函数使用一个12字节的FIFO寄存器。对于直接发送或接收功能，可以绕过编码器或解码器，使单片机可以在真实的我处理数据。

TRF7960和TRF7961器件支持2.7 V到5.5 V的宽电压范围和数据通信水平从1.8 V到5.5 V的MCU I/O接口。

当使用5v电源时，发射机具有相当于50-欧姆负载的100 mW (+20 dBm)或200 mW (+23 dBm)的可选输出功率级别，并支持OOK和ASK模块，模块深度可选。

内置可编程辅助电压调节器提供高达20ma的MCU和附加的外部电路在阅读器系统。

使用TRF7960AEVM或TRF7960ATB开始评估trf7960mul协议收发IC。
