TS2007FC产品信息：

描述

TS2007FC是一款d类音频功率放大器。能够驱动高达1.4 W进入8 欧姆负载在5v，它实现比典型的ab类音频功率放大器更好的效率。该器件可以通过增益选择引脚上的逻辑信号在两个增益设置之间切换，6db或12db。pop和点击减少电路提供低开/关开关噪音，允许设备艺术在1毫秒内典型。
典型的和by模式功能(有源低)将电流消耗保持在1 μA。
TS2007FC是一个9凹凸倒装芯片无铅封装。

所有功能
工作电压(CC)= 2.4 V至5.5 V
Andby模式低电平有效
输出功率:1.4 W在5 V或0.5 W在3.0 V进入8 欧姆与1% THD+N的最大。
输出功率:2.3 W在5 V或0.75 W在3.0 V进入4 欧姆与1% THD+N的最大。
两个固定增益选择:6db或12db
低电流消耗
效率:86%类型。
信噪比:90db类型。
PSRR: 68 dB典型在217 Hz与6 dB增益
PWM基频:280khz
低弹出和点击噪音
热停堆保护
输出短路保护
倒装芯片无铅9凸包，背面涂层可选

TCH20A20	TCH30A15	TCH20A15	TCH10A15	TCH20A10
TCH10A10	TCH30A06	TCH20A20-11A	TCH30A15-11A	TCH20A15-11A
TCH10A15-11A	TCH20A10-11A	TCH10A10-11A	TCH30A06-11A	TCQ30A06
TCQ30A04	TCQ20A04	TCQ10A04	TCQ20A03L	TCQ30A06-11A

TS2007FC

TS2007FC产品信息：

描述

所有功能

TS2007FC数据手册：

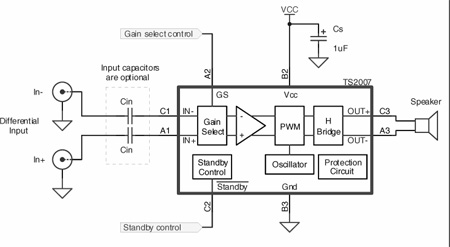

TS2007FC引脚功能、电路图：
