TS4962M产品信息：

描述

TS4962M是差分d类BTL功率放大器。它能够驱动高达2.3 W进入4 欧姆负载和1.4 W进入8 欧姆负载在5 V。与经典的ab类音频放大器相比，它达到了88%的效率。器件的增益可以通过两个外部增益设置电阻来控制。Pop和点击减少电路提供低开/关开关噪音，同时允许设备在5毫秒内艺术。一个和by功能(有源低)允许电流消耗减少到10na类型。

所有功能
从V(CC)= 2.4 V到5.5 V操作
Andby模式低电平有效
输出功率:3 W到4 欧姆和1.75 W到8 欧姆最大10% THD+N。和5v电源
输出功率:2.3 W @5 V或0.75 W @ 3.0 V进入4 欧姆 1% THD+N最大。
输出功率:1.4 W @5 V或0.45 W @ 3.0 V进入8 欧姆 1% THD+N max。
可通过外部电阻获得增益
低电流消耗2毫安@ 3伏
效率:88%类型。
信噪比:85db类型。
PSRR: 63 dB typ。@217 Hz与6 dB增益
PWM基频:250khz
低弹出和点击噪音
可在倒装芯片9 x 300 μm(无pb)

TCH20A20	TCH30A15	TCH20A15	TCH10A15	TCH20A10
TCH10A10	TCH30A06	TCH20A20-11A	TCH30A15-11A	TCH20A15-11A
TCH10A15-11A	TCH20A10-11A	TCH10A10-11A	TCH30A06-11A	TCQ30A06
TCQ30A04	TCQ20A04	TCQ10A04	TCQ20A03L	TCQ30A06-11A

TS4962M

TS4962M产品信息：

描述

所有功能

TS4962M数据手册：

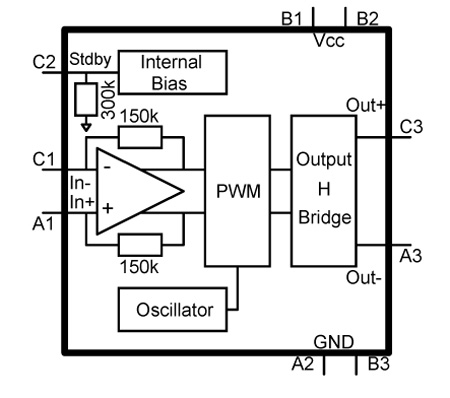

TS4962M引脚功能、电路图：
