TS4984 数据手册-pdf中文资料-产品介绍及应用电路

TS4984产品信息：

描述

TS4984是专为顶级音频应用而设计的。由于其紧凑和功耗高效的QFN封装，它适合各种应用。与BTL配置，该音频功率放大器能够提供1W的每通道连续RMS输出功率到8欧姆负载@ 5V。
外部控制和by模式控制将每个通道的供电电流降低到低于10nA。该设备还具有内部热关机保护功能。
每个通道的增益可以通过外部增益设置电阻来配置。

所有功能
可在QFN16 4x4毫米，0.5毫米间距，无铅封装
接近于零的流行,点击
从V(CC)=2.2V到5.5V工作
10 na和当前
每通道1W输出功率@ V(CC)=5V, THD+N=1%， RL=8欧姆
高信噪比:100dB(A)类型。
62dB PSRR @ 217Hz带接地输入

ST音频放大器可将每声道电源电流降至10nA以下: 意法半导体(ST)公司推出一款高质量音频放大器IC——TS4984。该器件的目标应用包括手机、笔记本电脑、个人数字助理、液晶显示器、电视和随身听等便携设备。TS4984能够在5V电压下向8Ω负载输出每声道1W的连续均方根输出功率，总谐波失真+噪声(THD+N)低于1%，工作电压范围2.2V到5.5V。
意法半导体(ST)公司日前推出一款高质量音频放大器: 意法半导体(ST)公司日前推出一款高质量音频放大器IC——TS4984。该器件的目标应用包括手机、笔记本电脑、个人数字助理、液晶显示器、电视和随身听等便携设备。TS4984能够在5V电压下向8Ω负载输出每声道1W的连续均方根输出功率，总谐波失真+噪声(THD+N)低于1%，工作电压范围2.2V到5.5V。
意法ST推出便携设备用2x1W立体声音频放大器(图: TS4984 能够在5V电压下向8欧姆负载输出每声道 1W的连续均方根输出功率，THD+N（总谐波失真+噪声）低于 1%，工作电压范围 2.2 到 5.5V。　　典型信噪比 100dB(A

TCH20A20	TCH30A15	TCH20A15	TCH10A15	TCH20A10
TCH10A10	TCH30A06	TCH20A20-11A	TCH30A15-11A	TCH20A15-11A
TCH10A15-11A	TCH20A10-11A	TCH10A10-11A	TCH30A06-11A	TCQ30A06
TCQ30A04	TCQ20A04	TCQ10A04	TCQ20A03L	TCQ30A06-11A

TS4984

TS4984产品信息：

描述

所有功能

TS4984数据手册：

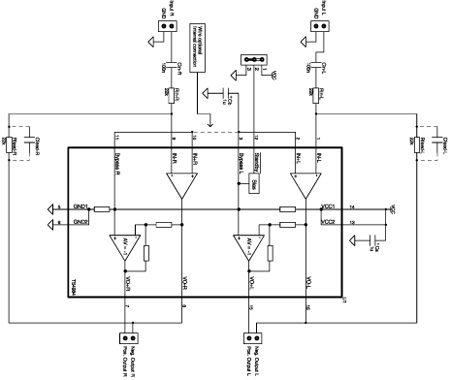

TS4984引脚功能、电路图：
