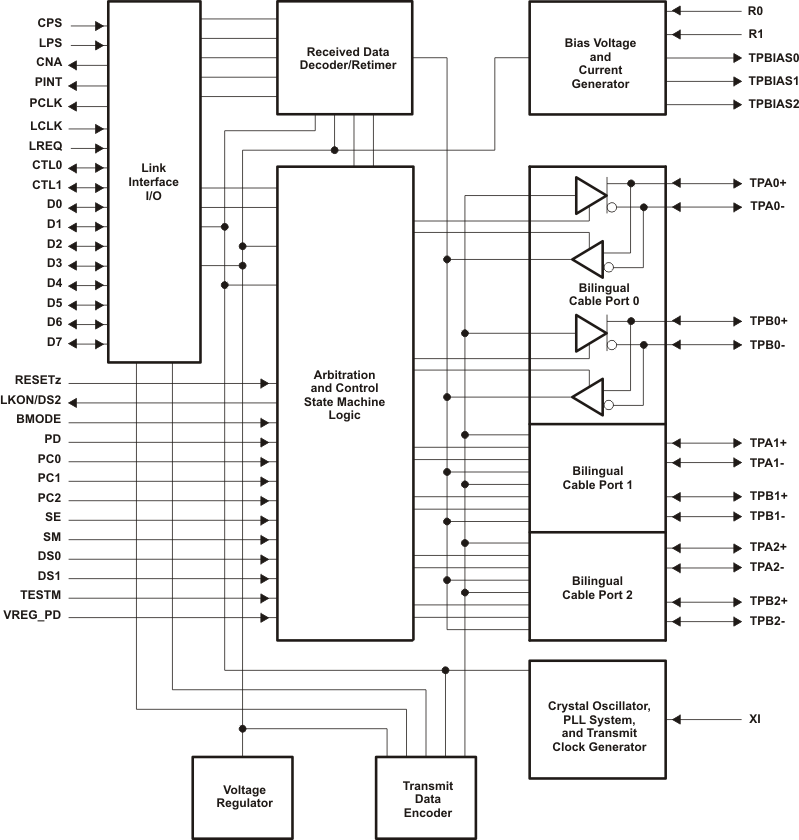

TSB81BA3E提供数字和模拟收发器功能，以实现基于电缆的IEEE 1394网络中的三端口节点。每个电缆端口包含两个差分线收发器。收发器包括根据需要监测线路条件的电路，以确定连接状态、进行初始化和仲裁以及进行包接收和传输。TSB81BA3E设计用于与链路层控制器(LLC)接口，如TSB82AA2、TSB12LV21、TSB12LV26、TSB12LV32、TSB42AA4、TSB42AB4、TSB12LV01B或TSB12LV01C。它也可以连接电缆端口到电缆端口到集成1394 Link + PHY层，如TSB43AB2。

当VREG_PD端子(PFP包上的端子73和ZAJ包上的端子B7)连接到GND时，TSB81BA3E可由3.3 v单电源供电。VREG_PD使内部3.3 v到1.95 v稳压器提供1.95 v到核心。当VREG_PD通过至少一个1-k欧姆电阻拉高到VDD时，TSB81BA3E内部稳压器关闭，设备可以由两个单独的外部稳压器供电:3.3 v的I/ o和1.95 v的核心。在推荐的工作条件下(标称1.95 v)，铁芯电压被提供给PLLVDD-CORE和DVDD-CORE端子。PLLVDD-CORE终端必须与DVDD-CORE终端分开。PLLVDD-CORE和DVDD-CORE端子必须用1uf电容解耦，以稳定各自的电源。使用0.1µF和0.01µF的高频旁路电容也可以。DVDD-CORE和PLLVDD-CORE之间的分离可以通过单独的电源轨道实现，也可以通过单独的电源轨道实现，其中DVDD-CORE和PLLVDD-CORE通过一个滤波网络分离，以避免来自PLLVDD-CORE电源的噪声。

TSB81BA3E需要一个外部的98.304 mhz晶体振荡器来产生一个参考时钟。外部时钟驱动内部锁相环(PLL)，产生所需的参考信号。这个参考信号提供控制输出编码信息传输的时钟信号。一个49.152 mhz时钟信号被提供给相关的LLC，用于两个设备的同步，当操作PHY-link接口符合IEEE 1394a-2000标准时，用于接收数据的重新同步。当运行符合IEEE P1394b标准的PHY-link接口时，为相关LLC提供一个98.304-MHz时钟信号，用于两个设备的同步。PD (power down)功能，当PD终端高使能时，锁相环停止工作。
