TVP5147M1器件是一种高质量的单芯片数字视频解码器，它将所有流行的基带模拟视频格式数字化并解码为数字分量视频。TVP5147M1解码器支持组件YPbPr信号的模数转换(A/D)，以及NTSC, PAL, SECAM复合和S-video转换解码成组件YCbCr。该解码器包括两个11位30 msps A/D转换器(adc)。在设备中的每个ADC之前，相应的模拟通道包含一个模拟电路，该电路将输入固定到参考电压，并应用可编程增益和偏移量。可将10个视频输入终端配置为YPbPr、CVBS、S-video三种视频输入组合。

复合或s -视频信号以2× ITU-R BT.601时钟频率采样，行锁对齐，然后抽取到1×像素率。CVBS解码采用五行自适应梳状滤波对亮度和色度数据路径进行滤波，以减少交叉亮度和交叉色度伪影。色度陷阱滤波器也是可用的。对于CVBS和S-video输入，用户可以通过I(2)C主机端口接口控制视频特性，如对比度、亮度、饱和度和色调。此外，还包括可编程增益的亮度峰值(锐度)，以及专利的色度瞬态改善(CTI)电路。

输出格式可以选择:20位4:2:2 YCbCr或10位4:2:2 YCbCr。

TVP5147M1解码器产生同步、消隐、场、活动视频窗口、水平和垂直同步、时钟、genlock(用于下游视频编码器同步)、主机CPU中断和可编程逻辑I/O信号，以及数字视频输出。

TVP5147M1解码器包括高级垂直消隐间隔(VBI)数据检索方法。VBI数据处理器(VDP)对电传文本、封闭标题(CC)和其他VBI数据进行切片、解析和执行错误检查。一个内置的FIFO存储多达11行电视文本数据，并与适当的主机端口同步，全屏电视文本检索是可能的。TVP5147M1解码器可以通过输出格式化器2×采样的原始luma数据进行基于主机的VBI处理。

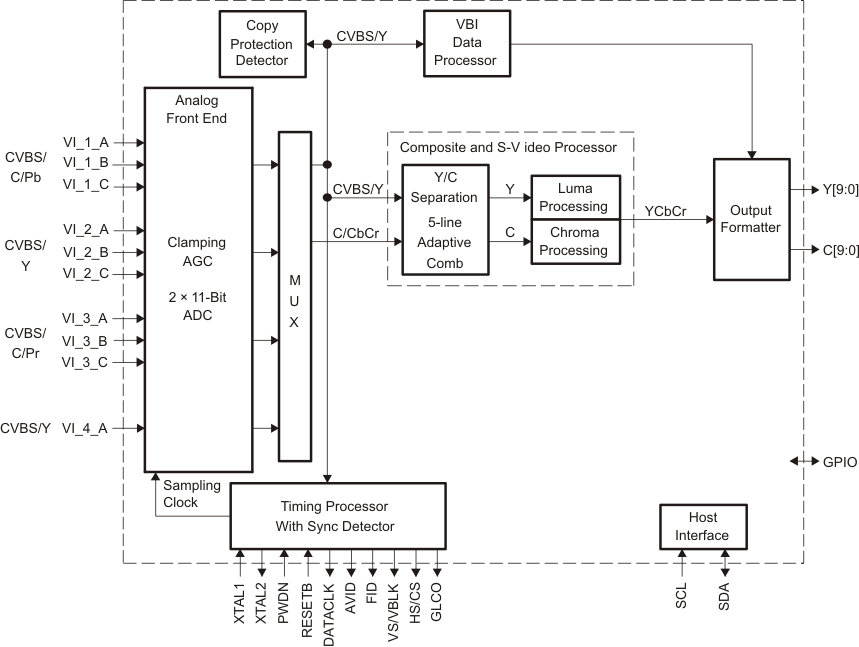

TVP5147M1解码器的主要模块包括:

• 鲁棒同步检测微弱和噪声信号以及VCR欺骗模式
• Y/C分离2-D 5线自适应梳状或色度陷阱滤波器
• 2个带模拟预处理器的11位30 msps A/D转换器[钳位和自动增益控制(AGC)]
• 模拟视频输出
• 亮度处理器
• 彩色信号处理器
• 时钟/定时处理器和断电控制
• 软件控制的省电待机模式
• 输出格式化程序
• I(2)C主机端口接口
• VBI数据处理机
• Macrovision 拷贝保护检测电路(Type 1, Type 2, Type 3, and separate color stripe detection)
• 3.3 v容忍数字I/O端口
