TVP5154A设备是一个4通道，低功耗，NTSC/PAL/SECAM视频解码器。TVP5154A解码器的每个通道都可以将NTSC、PAL或SECAM视频信号转换为8位ITU-R BT.656格式，可用于节省空间的128引脚薄四轴扁平封装(TQFP)。离散同步也是可用的。TVP5154A的四个通道都是独立可控的。解码器为所有通道和所有支持的标准共享一个晶体。TVP5154A可以使用单个内集成电路(I(2)C)串行接口进行编程。解码器使用1.8 v电源的模拟和数字电源，和3.3 v电源的I/O。TVP5154A解码器的优化架构允许低功耗。该解码器在典型运行中消耗的功率小于720mw。
每个通道的TVP5154A是一个独立的视频解码器与可编程多态标量。每个通道将基带模拟视频转换为数字YCbCr 4:2:2分量视频，然后可以按比例缩小到任何分辨率，垂直1/256和水平15位，以2像素递减。支持复合和s视频输入。每个通道包括一个9位模数转换器(ADC) 2×采样。采样是ITU-R BT.601 (27.0) MHz，从单个14.31818 MHz晶体或振荡器输入产生)和线锁定。输出格式可以是8位4:2:2离散同步或8位ITU-R BT.656嵌入式同步。
TVP5154A采用了德州仪器的专利技术，可锁定微弱、噪声或不稳定信号。为每个通道生成实时控制(RTC)输出，用于同步下游视频编码器。
互补的4线自适应梳状滤波可用于每个通道的亮度和色度数据路径，以减少交叉亮度和交叉色度伪影。色度陷阱滤波器也是可用的。
当输入的视频标准已知且交换通道上的信号是干净的时，可以使用一种改进的快速锁定模式。注意，从雪和/或嘈杂的频道切换到好的频道需要更长的时间。在快速锁定模式下，视频锁定可以在三个以下领域实现。
视频特性，包括色调、对比度、亮度、饱和度和锐度，可以使用行业标准I(2)C串行接口为每个通道独立编程。除了每个通道的数字视频输出外，TVP5154A还产生同步、消隐、锁定和时钟信号。TVP5154A包括高级垂直消隐间隔(VBI)数据检索方法。VBI数据处理器对电传文本、封闭标题和其他几种格式的数据进行切片、解析和执行错误检查。
I(2)C命令可以同时发送到一个或多个解码器核心，减少了配置每个核心所需的I(2)C活动的数量。寄存器控制哪个译码器核心接收I(2)C命令，并且可以配置为所有四个译码器同时接收命令。

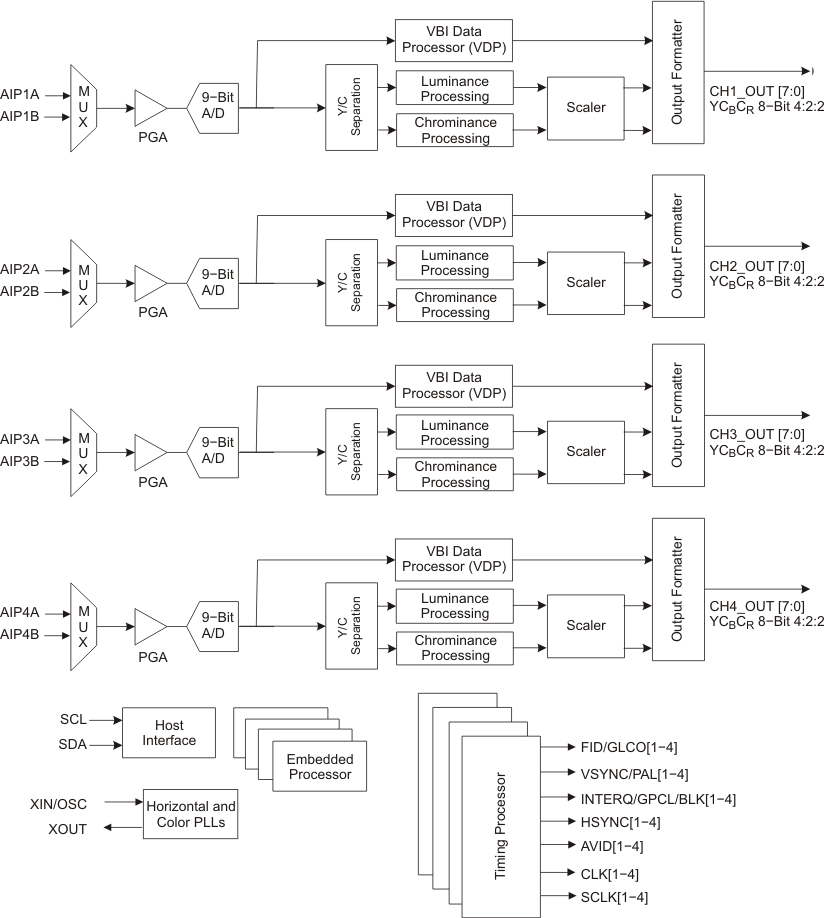

TVP5154A解码器的每个通道的主要模块包括:
