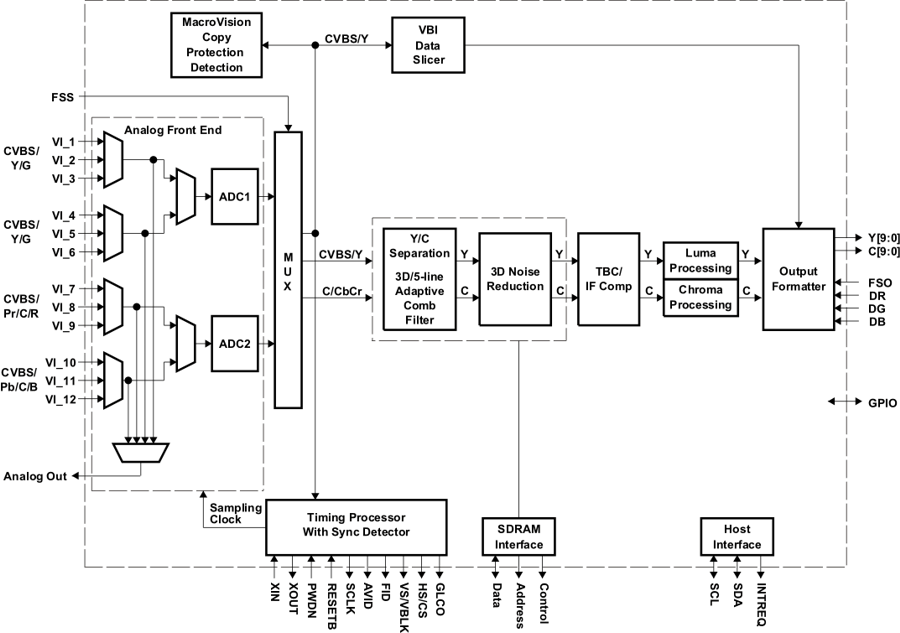

TVP5160设备是一种高质量的数字视频解码器，它将所有流行的基带模拟视频格式数字化并解码成数字分量视频。TVP5160解码器支持组件YPbPr和RGB (SCART)信号的A/D转换，以及NTSC, PAL, SECAM复合和S-Video转换解码成组件YCbCr。此外，元件渐进信号可以数字化。该芯片包括两个11位，60-MSPS, A/D转换器(adc)。在每个ADC之前，每个模拟通道包含一个模拟电路，该电路将输入固定到参考电压，并应用可编程增益和偏移量。12个视频输入终端可配置YPbPr、RGB、CVBS、S-Video四种视频输入方式。

渐进式组件信号以2倍时钟频率(54 MHz)采样，然后抽取到1倍速率。在SCART模式中，组件输入和CVBS输入轮流在54 MHz采样，然后抽取到1倍速率。复合或S-Video信号以4倍ITU-R BT.601时钟频率(54 MHz)采样，为正确的像素对齐行锁定，然后抽取为1倍速率。CVBS解码采用先进的3D Y/C滤波和二维互补5行自适应梳状滤波对亮度和色度数据路径进行滤波，以减少交叉亮度和交叉色度伪影。3D Y/C分色可用于PAL和NTSC视频信号。色度陷阱滤波器也是可用的。在CVBS和Y/C输入上，用户可以通过I(2)C主机端口接口控制视频特性，如色相、对比度、亮度和饱和度。此外，还包括可编程增益的发光峰值，以及专利的颜色瞬态改进(CTI)电路。衰减在更高的频率或不对称的彩色副载波边带补偿使用中频补偿块。帧自适应降噪可以用于降低CVBS、S-Video或组件输入的时间噪声。

3D降噪和3D Y/C分离可同时使用或单独使用。

TVP5160解码器使用德州仪器的专利技术锁定微弱、噪声或不稳定信号，并可以自动检测广播质量和vcr风格(非标准)视频源之间。

TVP5160解码器产生同步、消隐、场、活动视频窗口、水平和垂直同步、时钟、genlock(用于下游视频编码器同步)、主机CPU中断和可编程逻辑I/O信号，以及数字视频输出。

TVP5160解码器包括高级垂直消隐间隔(VBI)数据检索方法。VBI数据处理器(VDP)对电传文本、封闭标题和其他VBI数据进行切片和错误检查。一个内置的FIFO存储多达11行电视文本数据，并与适当的主机端口同步，全屏电视文本检索是可能的。TVP5160解码器可以通过输出格式化器2倍采样的原始Luma数据进行基于主机的VBI处理。

数字RGB叠加可以与任何视频输入同步切换，所有信号都被以4倍的像素率过采样。

TVP5160的详细功能包括:

• 两个高速，60-MSPS, 11位，A/D通道，可编程钳位和增益控制

  两个adc可以在54mhz的频率下采集CVBS或S-Video。YPbPr/RGB在两个adc之间复用，其中采样频率为54 MHz，信道采样频率为27 MHz。

• 支持ITU-R BT.601像素采样频率。

  支持ITU-R BT.601采样，对交错和渐进信号。

• 用于SCART信号的rgb到yuv颜色空间转换
• 3D Y/C分离或2D 5线(5H)自适应梳状和色度陷阱滤波器

  3帧NTSC和PAL分色

• 时间帧递归降噪(3DNR)

  帧递归降噪可以应用于隔行CVBS、S-Video或隔行信号的分量输入。降噪可以与3D Y/C分离同时使用。降噪不能应用于渐进视频信号。

• 线基时基校正(TBC)

  基于行的时间校正校正在视频解码期间遇到的水平相位误差高达±80像素的误差。这提高了输出视频质量的抖动源，如录像机。它还减少了线撕裂视频技巧模式，如快进和倒带。

• 如果补偿

  衰减在更高的频率或不对称的彩色副载波边带补偿使用中频补偿块

• 快速切换4x过采样数字RGB叠加信号切换任何CVBS, S-Video，或组件视频输入

  快速开关叠加信号(FSO, DR, DG, DB)在4倍像素时钟频率下进行过采样。这些信号的相位用于混合所选视频输入格式和数字RGB输入以生成输出视频流。这提高了由异步源产生的外部FSO和数字RGB信号的叠加图像质量。

• SCART 4x过采样快速切换组件RGB输入和CBVS输入

  SCART覆盖控制信号(FSS)在4倍像素时钟频率时被过采样。该信号的相位用于CVBS输入和模拟RGB输入之间的混合。当外部FSS和模拟视频信号由异步源产生时，这提高了模拟叠加图像质量。

• 模拟视频输出

  缓冲模拟输出与自动PGA

• 支持NTSC (J, M, 4.43)， PAL (B, D, G, H, I, M, N, Nc, 60)， SECAM (B, D, G, K, K1, L)， CVBS和S-Video
• 12个模拟视频输入端子，用于多源连接
• 用户可编程视频输出格式10位ITU-R BT.656 4:2:2 YCbCr with embedded syncs 20位4:2:2 YCbCr with discrete syncs 10位4:2:2 YCbCr with discrete syncs在垂直屏蔽期间活动视频中2倍采样原始VBI数据在水平屏蔽期间切片VBI数据
• HS/VS输出，可编程的位置，极性，宽度和FID (Field ID)输出
• 基于5线自适应梳状滤波器的复合视频输入自适应3D/2D Y/C分离专利架构，用于锁定微弱、噪声或不稳定信号。单一14.31818-MHz参考晶体适用于所有标准(ITU-R)。用于下游视频编码器同步的复合和S-Video输入(NTSC, PAL) Genlock输出(RTC)认证Macrovision拷贝保护检测
• 垂直空白间隔数据处理器Teletext (NABTS, WST)闭路字幕(CC)和扩展数据服务(XDS)宽屏信令(WSS)复制生成管理系统(CGMS)视频节目系统(VPS/PDC)垂直间隔时间码(VITC) EPG视频指南1 /2 (Gemstar) V-Chip解码自定义模式CC, CGMS, WSS, VPS, cgs, cgsVITC, V-Chip, EPG 1x和2x切片数据，CGMS-A和RC渐进信号。
• I(2)C主机端口接口
• 及报价,Blue&引用;屏幕输出
• 宏视觉复制保护检测电路(类型1,2，和3)对交错和渐进信号

  对类型1、2和3的标准定义信号的宏视觉检测，以及对渐进式信号的修订1.2

• 低功耗:1.8 v数字核，3.3 v和1.8 v模拟核，省电和下电模式
• 128 - tqfp PowerPAD 包

  TVP5160解码器由一组内部寄存器初始化和控制，这些寄存器定义了整个设备的操作参数。外部控制器和TVP5160解码器之间的通信是通过一个标准的I(2)C主机端口接口，如前所述。
