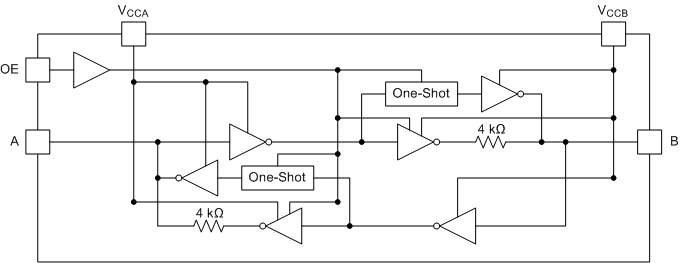

这个1位非逆变转换器使用两个独立的可配置电源轨道。A端口用于跟踪V(CCA)。V(CCA)接受1.2 V到3.6 V的任何供电电压。B端口用于跟踪V(CCB)。V(CCB)接受从1.65 V到5.5 V的任何供电电压。这允许在任何1.2 v、1.5 v、1.8 v、2.5 v、3.3 v和5 v电压节点之间进行通用低压双向转换。V(CCA)不应超过V(CCB)。

当输出使能(OE)输入低时，所有输出都处于高阻抗状态。

此设备完全指定为使用I(off)的部分断电应用程序。I(关)电路禁用输出，防止损坏电流回流通过设备时，它是断电。

为了保证上电或下电时的高阻抗状态，OE应通过下拉电阻连接到GND;电阻器的最小值由驱动器的电流源能力决定。

NanoFree 封装技术是集成电路封装概念的重大突破，使用模具作为封装。
