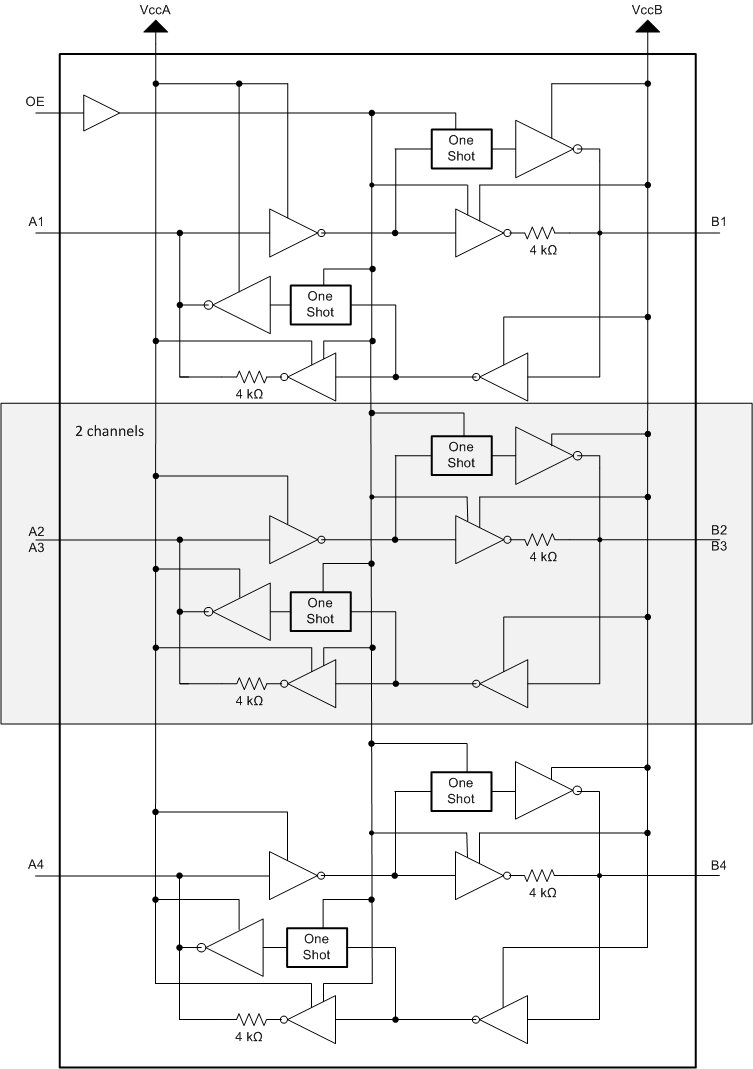

电压级转换器解决了在同一电路板上同时使用不同的供电电压级别所带来的挑战。这种4位非逆变转换器使用两个单独的可配置电源轨道。A端口用于跟踪V(CCA)。VCCA接受1.2 V到3.6 V的任何供电电压。B端口用于跟踪V(CCB)。VCCB接受1.65 V到5.5 V的任何供电电压。这允许在任何1.2 v、1.5 v、1.8 v、2.5 v、3.3 v和5 v电压节点之间进行通用低压双向转换。V(CCA)不应超过V(CCB)。
当输出使能(OE)输入低时，所有输出都处于高阻抗状态。为了保证上电或下电时的高阻抗状态，OE应通过下拉电阻连接到GND;电阻器的最小值由驱动器的电流源能力决定。
TXB0104的OE输入电路采用V(CCA)供电。
此设备完全指定为使用I(off)的部分断电应用程序。I(关)电路禁用输出，防止损坏电流回流通过设备时，它是断电。
TI推出两款全新双向电压电平转换器件 —— TXB0104 与 TXS0104E，以提高新一代处理器与外设器件的连接性。TXB0104 是一款 4 位双向电压电平转换器，该器件可以为 1.2V、1.5V、1.8V、2.5V、 3.3V 以及 5V 等各种节点
提高新一代处理器与外设的连接性 日前，德州仪器 (TI) 宣布推出两款全新双向电压电平转换器件 —— TXB0104 与 TXS0104E，以提高新一代处理器与外设器件的连接性。TXB0104 是一款 4 位双向电压电平
日前，德州仪器(ti)宣布推出两款全新双向电压电平转换器件txb0104与txs0104e，以提高新一代处理器与外设器件的连接性。txb0104是一款4位双向电压电平转换器，该器件可以为1.2v、1.5v、1.8v、2.5v、3.3v 以及5v等各种节点电压提供
德州仪器(TI)日前推出两款全新双向电压电平转换器件TXB0104与TXS0104E，以提高新一代处理器与外设器件的连接性。TXB0104是一款4位双向电压电平转换器，该器件可以为1.2V、1.5V、1.8V、2.5V、3.3V以及5V等各种节点电压提供通用低电压双向转换功能。VCCA可接受的电压范围为1.2V～3.6V。
日前，德州仪器宣布推出两款全新双向电压电平转换器件 —— TXB0104 与 TXS0104E，以提高新一代处理器与外设器件的连接性。TXB0104 是一款 4 位双向电压电平转换器，该器件可以为 1.2V、1.5V、1.8V、2.5V、 3.3V 以及 5V
德州仪器(TI)日前推出两款全新双向电压电平转换器件TXB0104与TXS0104E，以提高新一代处理器与外设器件的连接性。TXB0104是一款4位双向电压电平转换器，该器件可以为1.2V、1.5V、1.8V、2.5V、3.3V以及5V等各种节点电压提供通用低电压双向转换功能。VCCA可接受的电压范围为1.2V~3.6V。
德州仪器(ti)推出两款全新双向电压电平转换器件txb0104与txs0104e，以提高新一代处理器与外设器件的连接性。txb0104是一款4位双向电压电平转换器，该器件可以为1.2v、1.5v、1.8v、2.5v、 3.3v以及5v等各种节点电压提供通用低电压
德州仪器(ti)日前推出两款全新双向电压电平转换器件txb0104与txs0104e，以提高新一代处理器与外设器件的连接性。txb0104是一款4位双向电压电平转换器，该器件可以为1.2v、1.5v、1.8v、2.5v、 3.3v以及5v等各种节点电压提供通用
日前，德州仪器(TI)宣布推出两款全新双向电压电平转换器件——TXB0104与TXS0104E，以提高新一代处理器与外设器件的连接性。TXB0104是一款4位双向电压电平转换器，该器件可以为1.2V、1.5V、1.8V、2.5V、3.3V以及5V等各种节点电压提供通用低电压双向转换功能。VCCA可接受的电压范围为1.2V～3.6V
