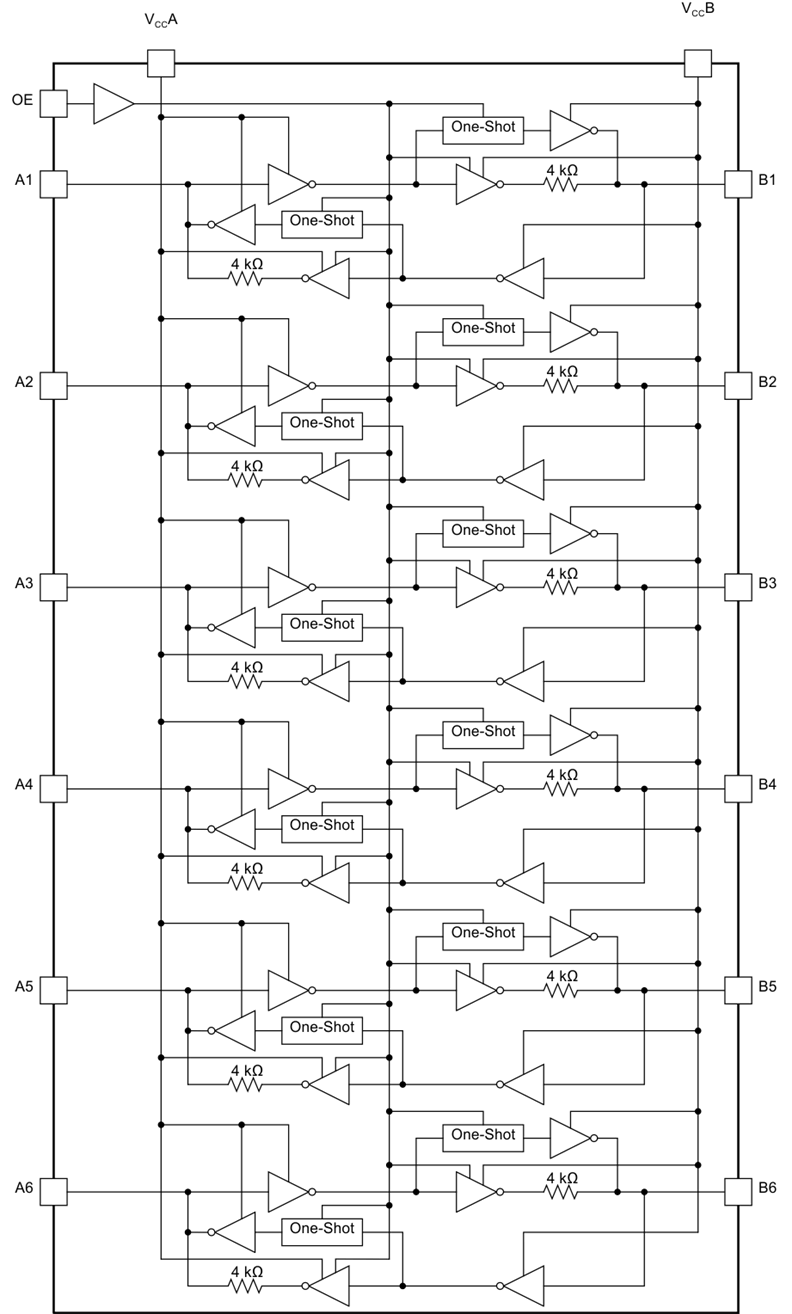

这种6位非逆变转换器使用两个独立的可配置电源轨道。A端口用于跟踪V(CCA)。V(CCA)接受1.2 V到3.6 V的任何供电电压。B端口用于跟踪V(CCB)。V(CCB)接受从1.65 V到5.5 V的任何供电电压。这允许在1.2 V、1.5 V、1.8 V、2.5 V、3.3 V和5v电压节点之间进行通用低压双向转换。V(CCA)不应超过V(CCB)。

当输出使能(OE)输入低时，所有输出都处于高阻抗状态。

TXB0106的OE输入电路采用V(CCA)供电。

此设备完全指定为使用I(off)的部分断电应用程序。I(关)电路禁用输出，防止损坏电流回流通过设备时，它是断电。

为了保证上电或下电时的高阻抗状态，OE应通过下拉电阻连接到GND;电阻器的最小值由驱动器的电流源能力决定。
