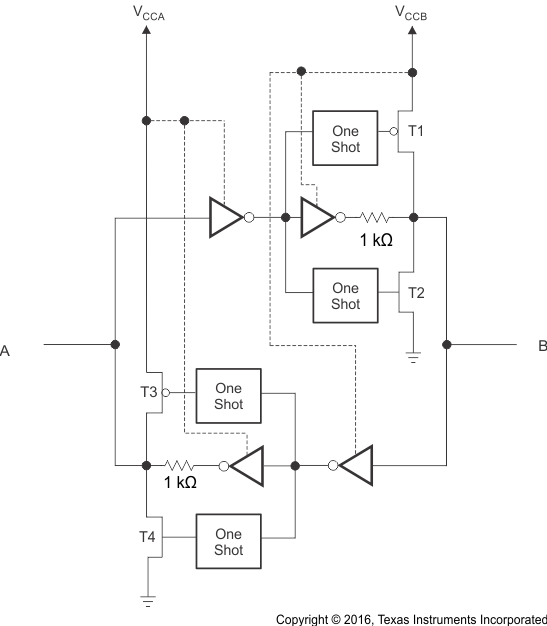

这个 4 位同相转换器使用两个独立的可配置电源轨。A 端口设计用于跟踪 V(CCA)。V(CCA)可接受从 0.9V 到 3.6V 范围内的任意电源电压。B 端口设计用于跟踪 V(CCB)。V(CCB) 可接受
0.9V 到 3.6V 范围内的任意电源电压。这可以实现 1V、1.2V、1.5V、1.8V、2.5V 和 3V 电压节点之间的任意低压双向转换。对于 TXB0304，当输出使能 (OE) 输入为低时，所有输出均处于高阻态。为确保在上电或掉电期间均处于高阻态，应将 OE 通过下拉电阻连接至 GND；该电阻的最小值取决于驱动器的拉电流能力。OE 器件控制引脚输入电路由 V(CCA) 供电。该器件完全 适用于 I(off) 为了部分断电的应用。I(off) 电路会禁用输出，从而在器件掉电时防止电流回流损坏器件。TXB0304 和 TXBN0304 唯一的区别在于 OE 信号分别为高电平有效和低电平有效。
