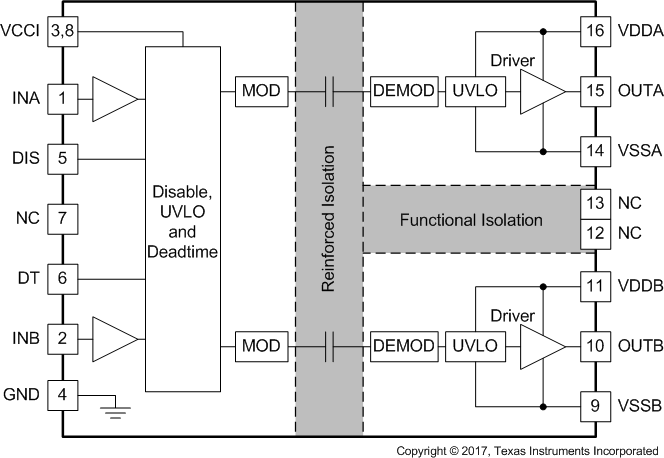

UCC21520 和 UCC21520A是隔离式双通道栅极驱动器，具有 4A 峰值拉电流和 6A 峰值灌电流。该器件设计用于驱动高达 5MHz 的功率 MOSFET、IGBT 和 SiC MOSFET，具有一流的传播延迟和脉宽失真度。

输入侧通过一个 5.7 kV(RMS) 增强型隔离栅与两个输出驱动器隔离，共模瞬态抗扰度 (CM ) 的最小值为 100V/ns。两个二次侧驱动器之间采用内部功能隔离，支持高达 1500 V(DC) 的工作电压。

每个驱动器可配置为两个低侧驱动器、两个高侧驱动器或一个死区时间 (DT) 可编程的半桥驱动器。禁用引脚在设为高电平时可同时关断两个输出，在悬空或接地时允许器件正常运行。作为一种故障安全机制，一次侧逻辑故障会强制两个输出为低电平。

每个器件支持高达 25V 的 VDD 电源电压。3V 至 18V 的宽输入 VCCI 范围使得该驱动器适用于连接数字和模拟控制器。所有电源电压引脚均具有欠压闭锁 (UVLO) 保护。

凭借上述所有高级 特性，UCC21520 和 UCC21520A 能够满足各类电源 应用中对于高效率、高电源密度和稳健性的需求。
