UCC21521 是一款隔离式双通道栅极驱动器,具有 4A 峰值拉电流和 6A 峰值灌电流。该器件设计用于驱动高达 5MHz 的功率 MOSFET、IGBT 和 SiC MOSFET,具有一流的传播延迟和脉宽失真度。

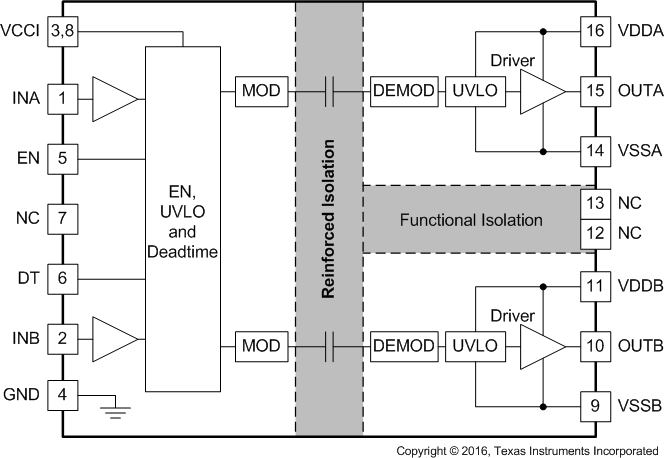

输入侧通过一个 5.7 kV(RMS) 增强型隔离栅与两个输出驱动器隔离,共模瞬态抗扰度 (CM ) 的最小值为 100V/ns。两个二次侧驱动器之间采用内部功能隔离,支持高达 1500 V(DC) 的工作电压。
该驱动器可配置为两个低侧驱动器、两个高侧驱动器或一个死区时间 (DT) 可编程的半桥驱动器。EN 引脚拉低时会同时关闭两个输出,悬空或拉高时可使器件恢复正常运行。作为一种故障安全机制,一次侧逻辑故障会强制两个输出为低电平。
此器件接受高达 25V 的 VDD 电源电压。3V 到 18V 的宽输入电压 VCCI 范围使得该驱动器适用于连接数字和模拟控制器。所有电源电压引脚均具有欠压闭锁 (UVLO) 保护。
凭借上述所有高级 特性,UCC21521 能够满足各类电源应用中对于高效率、高电源密度和稳健性的 要求。
